Teknik Özellikler

Genel Özellikler

Frekans Aralığı
UHF: 446 MHz
Kanal Kapasitesi
48
Bölge Kapasitesi
3
Kanal Aralığı
25 kHz / 12.5 kHz
Çalışma Voltajı
7.4V
Batarya
1500mAh (Li-ion); 2000mAh (Li-ion)
Batarya Ömrü
Analog: >17 saat; Dijital: >20 saat (5/5/90 görev döngüsü, yüksek güç)
Frekans Kararlılığı
±0.5 ppm
Anten Empedansı
50 Ω
Boyutlar (YxGxD)
108 × 54.5 × 28 mm
Ağırlık
228g (BL1506 ve anten ile)

Verici Özellikleri

RF Çıkış Gücü
0.5 W
FM Modülasyon
11K0F3E @ 12.5 kHz
4FSK Dijital Modülasyon
12.5 kHz Veri: 7K60FXD; 12.5 kHz Veri+Ses: 7K60FXW
İletim Paraziti / Radyasyon
< -30 dBm @ > 1 GHz; < -36 dBm @ < 1 GHz
Modülasyon Limiti
±2.5 kHz @ 12.5 kHz
FM Gürültü ve Parazit
40 dB @ 12.5 kHz
Bitişik Kanal Gücü
60 dB @ 12.5 kHz
Ses Bozulması
≤3%
Dijital Kodlayıcı Türü
AMBE+2™
Dijital Protokol
ETSI-TS102 361-1,-2,-3

Alıcı Özellikleri

Hassasiyet (Analog)
0.18μV (12 dB SINAD)
Hassasiyet (Dijital)
0.18μV / BER 5%
Bitişik Kanal Seçiciliği
ETSI: 60 dB @ 12.5 kHz
Ara Modülasyon
ETSI: 65 dB @ 12.5 kHz
İstenmeyen Yanıt Bastırma
ETSI: 70 dB @ 12.5 kHz
Bloklama
ETSI: 84 dB
Gürültü ve Parazit
40 dB @ 12.5 kHz
Ses Çıkış Gücü
0.5 W
Ses Bozulması
≤3%
Ses Frekans Yanıtı
+1 ~ -3 dB
İletilen Parazit Emisyonu
< -57 dBm @ < 1 GHz; < -47 dBm @ > 1 GHz

Çevresel Özellikler

Çalışma Sıcaklığı
-30°C ~ +60°C
Depolama Sıcaklığı
-40°C ~ +85°C
ESD
IEC 61000-4-2 Seviye 4; ±15 kV (hava), ±8 kV (temas)
Toz & Su Koruması
IP54
Nem, Titreşim ve Düşme
MIL-STD-810 G Standartlarına göre

Benzer Ürünlerle Karşılaştırma

Yalnızca modeller arasında farklılaşan teknik değerler listelenir; aynı olan satırlar gösterilmez. Değerler üreticinin yayımladığı veri sayfalarındandır.

Özellik Hytera BD505LF Lisanssız DMR El Telsizi Hytera BD505 Profesyonel DMR El Telsizi Hytera BD555 Profesyonel DMR El Telsizi Hytera BD619 Profesyonel DMR El Telsizi
Frekans Aralığı UHF: 446 MHzUHF: 350-400MHz / 400-470MHz / 410-480MHz; VHF: 136-174 MHzUHF: 400-470 MHz; VHF: 136-174 MHzUHF: 400-470 MHz; VHF: 136-174 MHz
RF Çıkış Gücü 0.5 WUHF Düşük: 1W; UHF Yüksek: 4W; VHF Düşük: 1W; VHF Yüksek: 5WUHF Düşük: 1W; UHF Yüksek: 4W; VHF Düşük: 1W; VHF Yüksek: 5WUHF: 4W / 1W; VHF: 5W / 1W
Kanal Kapasitesi 484825648
Bölge Kapasitesi 33163
Batarya 1500mAh (Li-ion); 2000mAh (Li-ion)Standart: 1500mAh (Li-ion); Opsiyonel: 2000mAh (Li-ion)Standart: 1500mAh (Li-ion); Opsiyonel: 2000mAh (Li-ion)1500mAh (Li-ion)
Batarya Ömrü Analog: >17 saat; Dijital: >20 saat (5/5/90 görev döngüsü, yüksek güç)Analog: 12 saat (1500mAh), 16 saat (2000mAh); Dijital: 16 saat (1500mAh), 22 saat (2000mAh) (5/5/90 görev döngüsü, yüksek güç)Analog: 12 saat (1500mAh), 16 saat (2000mAh); Dijital: 16 saat (1500mAh), 22 saat (2000mAh) (5/5/90 görev döngüsü, yüksek güç)Dijital: 16 saat; Analog: 12 saat (5/5/90 görev döngüsü, yüksek güç)
Ağırlık 228g (BL1506 ve anten ile)236g (anten ve BL1506 ile)250g (AN0435W09 ve BL1506 ile)240g (standart batarya ve anten ile)
Boyutlar (YxGxD) 108 × 54.5 × 28 mm108.6 × 54.5 × 32 mm109 × 54 × 32 mm110 × 55 × 32 mm
Çalışma Voltajı 7.4V7.2V7.2V7.2V (nominal)
Bitişik Kanal Seçiciliği ETSI: 60 dB @ 12.5 kHzTIA-603: 60 dB @ 12.5 kHz / 70 dB @ 25 kHzTIA-603: 60 dB @ 12.5 kHz / 70 dB @ 25 kHzTIA-603: 60 dB @ 12.5kHz / 70 dB @ 25 kHz
Ara Modülasyon ETSI: 65 dB @ 12.5 kHzTIA-603: 65 dB @ 12.5/25 kHzTIA-603: 65 dB @ 12.5/25 kHzTIA-603: 65 dB @ 12.5 / 25 kHz
İstenmeyen Yanıt Bastırma ETSI: 70 dB @ 12.5 kHzTIA-603: 70 dB @ 12.5 / 25 kHzTIA-603: 70 dB @ 12.5/25 kHzTIA-603: 65 dB @ 12.5 / 25 kHz

Uyumlu Ürünler

Benzer Ürünler

Referanslar

Önerilen Bloglar

Kullanıldığı Çözümler

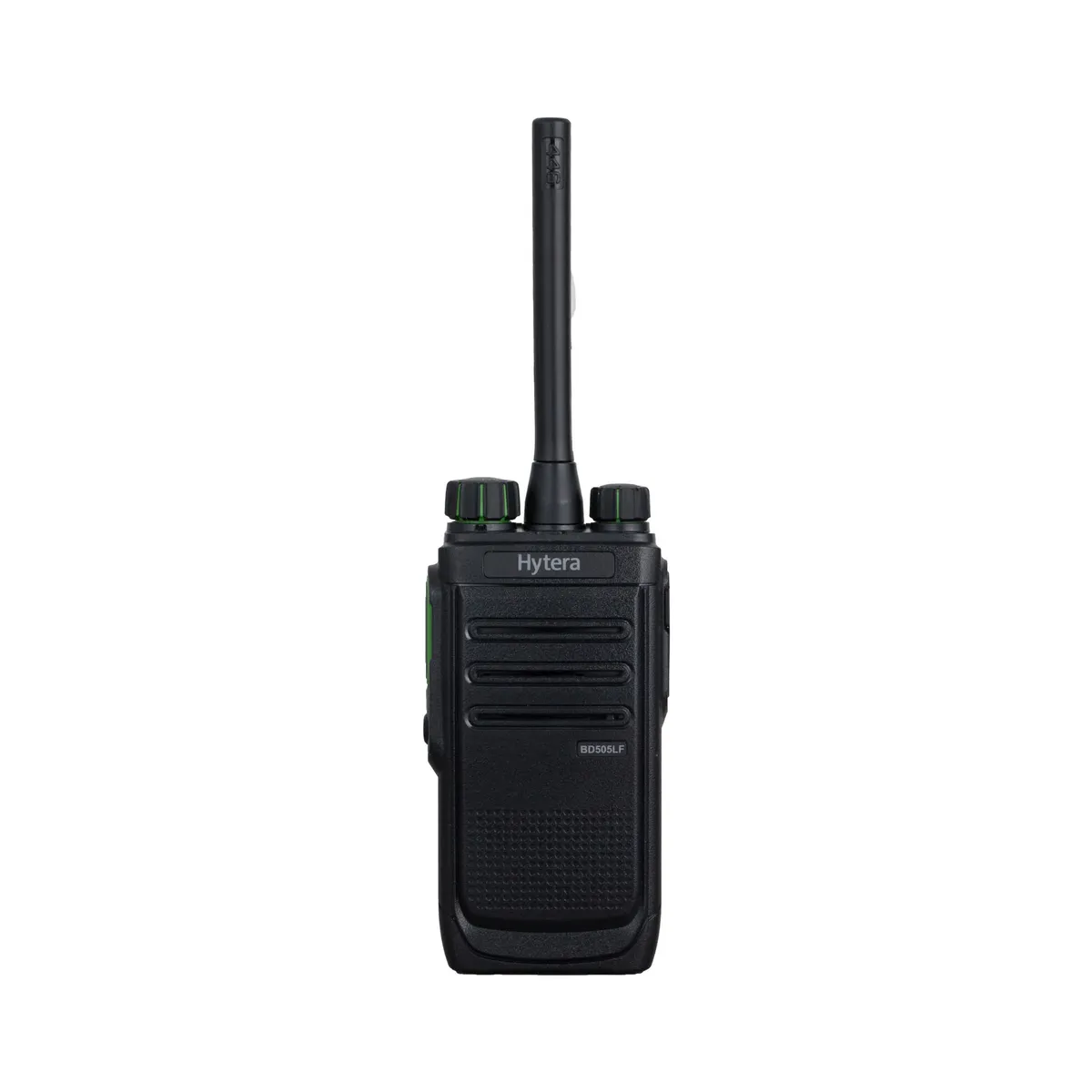

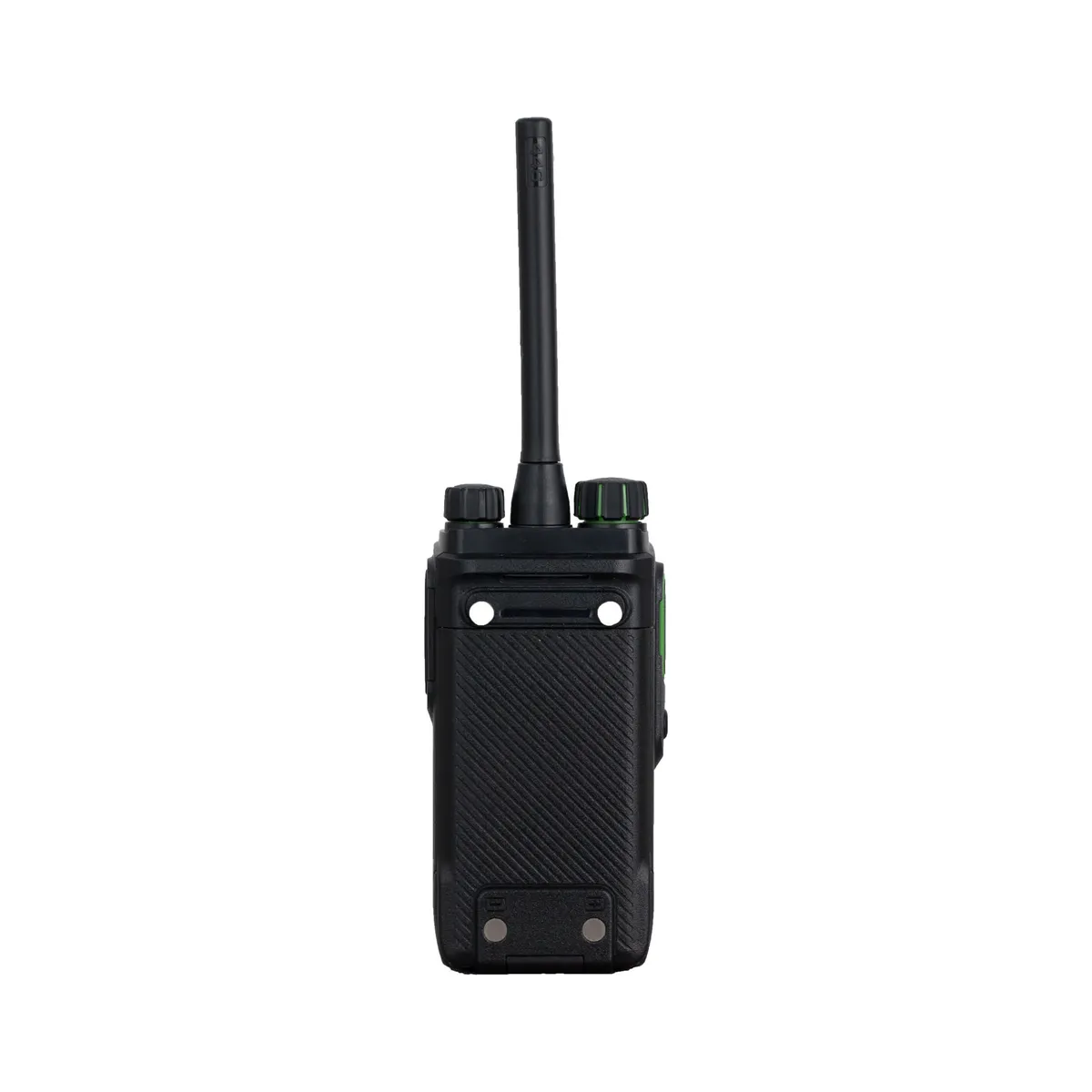

Hytera BD505LF Lisanssız DMR El Telsizi — Detaylı Bilgi

Teknik değerlendirme

Hytera BD505LF UHF: 446 MHz aralığında çalışır.

RF çıkış gücü 0.5 W. Yüksek güç her zaman doğru tercih değildir: menzili artırırken batarya tüketimini de artırır. Röleye yakın çalışan ekiplerde düşük kademe hem yeterli olur hem vardiya süresini uzatır.

48 kanal ve 3 bölge kapasitesi taşır. Bölge, kanalların gruplandığı sayfadır: farklı sahalar, farklı vardiyalar ya da farklı kurumlarla ortak çalışma için ayrı bölgeler tanımlanır. Bu kapasite, çok sahalı ve büyüyen sistemlerde kanal planının sıkışmadan genişletilebilmesi anlamına gelir.

Batarya 1500mAh (Li-ion); 2000mAh (Li-ion), üreticinin verdiği çalışma süresi Analog: >17 saat; Dijital: >20 saat (5/5/90 görev döngüsü, yüksek güç). Bu süre 5/5/90 görev döngüsüne göre ölçülür: sürenin %5'i konuşma, %5'i dinleme, %90'ı bekleme. Yüksek güç kademesi, analog mod ve soğuk hava süreyi kısaltır.

Alıcı hassasiyeti 0.18μV / BER 5%. Hassasiyet, cihazın ne kadar zayıf bir sinyali çözebildiğini gösterir ve küçük değer daha iyidir. Kapsama sınırında menzili belirleyen, çıkış gücü kadar bu değerdir; haberleşme çoğu zaman karşı tarafın duyamamasından değil, cihazın zayıf sinyali çözememesinden kesilir.

Çalışma sıcaklığı aralığı -30°C ~ +60°C.

Dijital protokol ETSI-TS102 361-1,-2,-3 — ETSI DMR standardıdır. Standart Tier II modunda farklı markaların cihazlarıyla temel haberleşme mümkündür; gelişmiş trunking, üretici şifrelemesi ve filo yönetimi özellikleri markalar arasında çalışmaz.

Kategori genelinde model seçiminde nelere bakıldığı seçim rehberinde anlatılmıştır.
