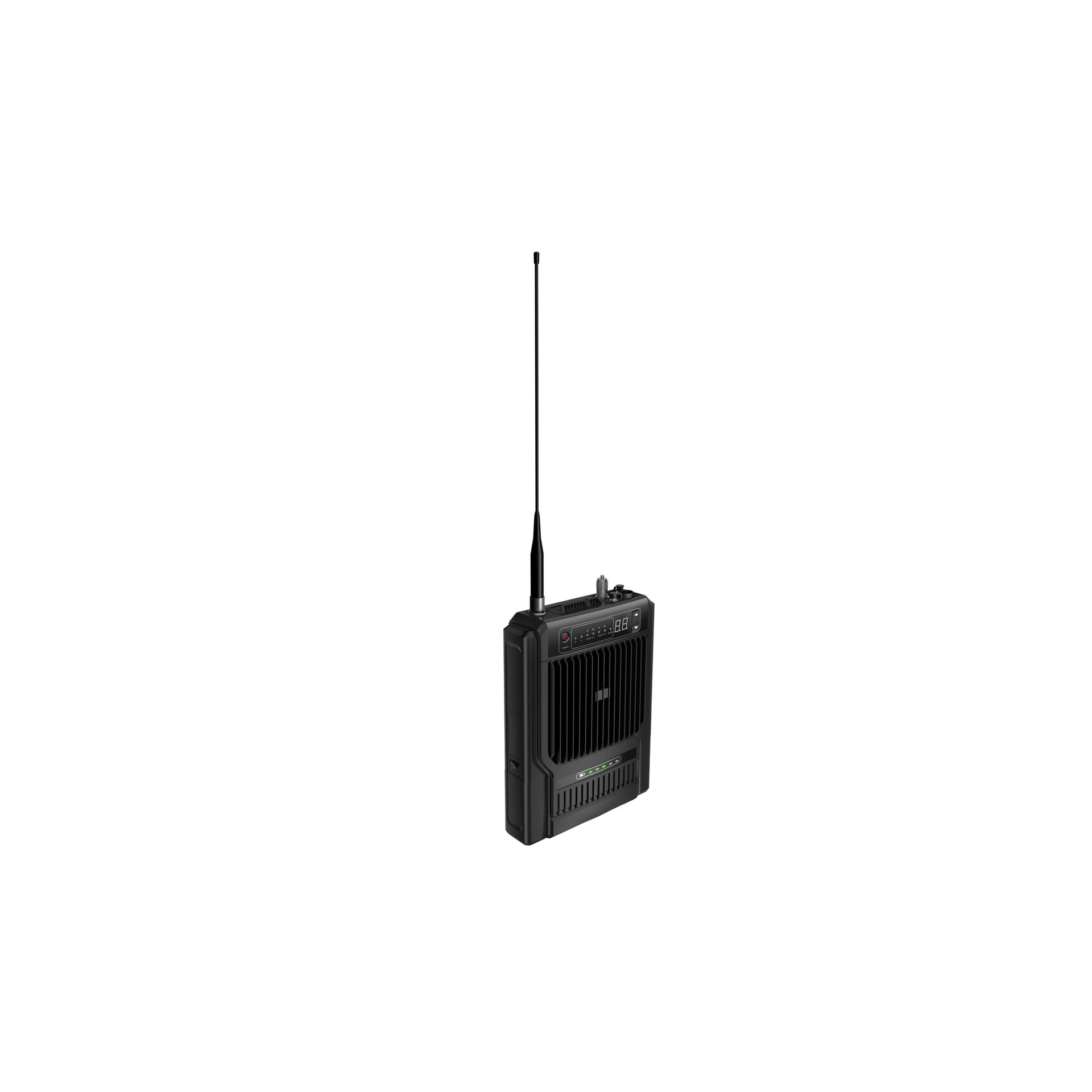

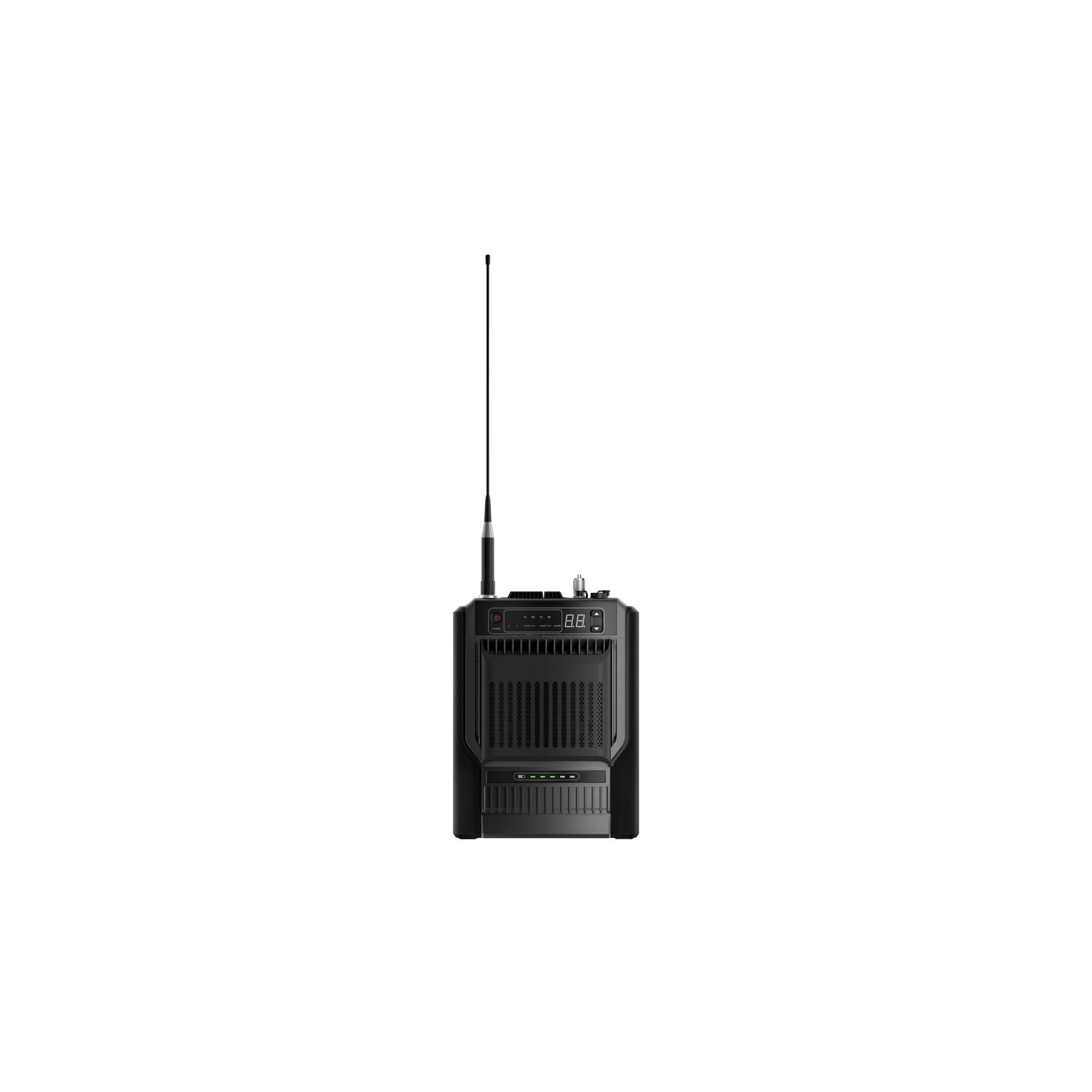

Hytera HR659
Kompakt DMR Röle
HR659, DMR telsizlerinizin kapsamasını genişletmek için tasarlanmış, hafif ve dayanıklı, iş dünyasına hazır yeni nesil dijital röledir. Gelişmiş RX hassasiyeti ve 25W’a kadar çıkış gücü ile daha geniş alanı daha az röleyle kapsar. Kompakt gövde, duvar montajına uygun aksesuarlar ve isteğe bağlı sırt taşıma kitiyle esnek kurulum sunar. Analog/DMR veya dinamik karışık mod ile sorunsuz dijital dönüşüm sağlar. XNMS ile uzaktan izleme/konfigürasyon ve IP multi-site bağlantı sayesinde küçükten büyüğe her ölçek için uygun bir çözüm sunar.
Tanıtım
Genel
| Frekans Aralığı | UHF: 400–470 MHz; VHF: 136–174 MHz |
| Kanal Kapasitesi | 1024 |
| Kanal Aralığı | 12.5 / 20 / 25 kHz |
| Çalışma Gerilimi | DC 14.4 V ±15% |
| Görev Döngüsü | 100% |
| Batarya | 12.5 Ah (opsiyonel) |
| Batarya Çalışma Süresi (50% duty) | 25W: ~4 saat; 10W: ~9 saat |
| Akım Tüketimi (Bekleme) | ≤ 0.35 A |
| Akım Tüketimi (TX) | ≤ 6 A |
| Frekans Kararlılığı | ≤ ±0.5 ppm |
| Anten Empedansı | 50 Ω |
| Boyutlar (Y×G×D) | 25W: 201 × 211 × 80.6 mm; 10W: 201 × 211 × 65.8 mm |
| Ağırlık | 25W: 2.0 kg; 10W: 1.9 kg |
| Şarj | Hızlı şarj ile ~4.5 saatte tam dolum (12.5Ah) |
Alıcı
| Hassasiyet (Analog) | 0.18 μV @ 12 dB SINAD (Tipik 0.16 μV) |
| Hassasiyet (Dijital) | 0.18 μV @ BER 5% |
| Bitişik Kanal Seçiciliği | TIA-603: 65 dB @12.5 kHz / 75 dB @20/25 kHz; ETSI: 60 dB @12.5 kHz / 70 dB @20/25 kHz |
| Ara Modülasyon | TIA-603: 75 dB; ETSI: 70 dB (12.5/20/25 kHz) |
| Yanıt Dışı Bastırma | TIA-603/ETSI: 80 dB |
| Bloklama | 90 dB |
| Hum & Noise | 40 dB @12.5 kHz; 43 dB @20 kHz; 45 dB @25 kHz |
| Anma Ses Bozulması | ≤ 3% |
| Ses Frekans Yanıtı | +1 ~ -3 dB |
| İletilen Parazit | ≤ -57 dBm (≤1 GHz); ≤ -47 dBm (>1 GHz) |
Verici
| RF Çıkış Gücü | Yüksek güç sürüm: 1–25 W ayarlanabilir; Düşük güç sürüm: 1–10 W ayarlanabilir |
| FM Modülasyon | 11K0F3E @12.5 kHz; 14K0F3E @20 kHz; 16K0F3E @25 kHz |
| 4FSK Dijital Modülasyon | 7K60FXD (12.5 kHz veri); 7K60FXW (12.5 kHz ses+veri) |
| Yayılan/İletilen Emisyon | Çalışma: ≤ -36 dBm (≤1 GHz), ≤ -30 dBm (>1 GHz); Bekleme: ≤ -57 dBm (≤1 GHz), ≤ -47 dBm (>1 GHz) |
| Modülasyon Limitleri | ±2.5 kHz @12.5 kHz; ±4.0 kHz @20 kHz; ±5.0 kHz @25 kHz |
| FM Hum & Noise | 40 dB @12.5 kHz; 43 dB @20 kHz; 45 dB @25 kHz |
| Bitişik Kanal Gücü | 60 dB @12.5/20 kHz; 70 dB @25 kHz |
| Ses Bozulması | ≤ 3% |
| Dijital Vocoder | AMBE+2™ / NVOC |
Çevresel ve Sertifikasyon
| Çalışma Sıcaklığı | -30°C ~ +60°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
| ESD | IEC 61000-4-2 Seviye 4: ±8 kV (temas) / ±15 kV (hava) |
| Toz & Su Koruması | 25W: IP54; 10W: IP67 |
| Sertifikasyon | MIL-STD-810H |
GPS (Opsiyonel)
| RX Hassasiyeti | –130 dBm (5 uydu görünürken %95) |
| Yatay Konum Doğruluğu | < 5 m |
| Soğuk Başlangıç (TTFF) | < 1 dakika |
| Sıcak Başlangıç (TTFF) | < 10 saniye |
Esnek Konuşlandırma
Kompakt ve hafif gövde (~2 kg), entegre duplexer ve duvar montaj aksesuarları ile kısıtlı alanlarda hızlı kurulum; saha kullanımında kolay taşıma.
Genişletilmiş Kapsama
Sektör lideri alıcı hassasiyeti ve 25W RF çıkış gücü ile daha geniş alanı kapsar, TCO’yu düşürür.
Yüksek Güvenilirlik
MIL-STD-810H dayanıklılık; 10W sürüm IP67, 25W sürüm IP54 koruma. AC veya opsiyonel batarya ile kesintisiz çalışma.
Sorunsuz Geçiş
Analog, DMR veya dinamik mixed mod; gelen çağrıya göre analog/dijital otomatik geçiş.
Kolay Yönetim
XNMS üzerinden uzaktan durum/alarm izleme, hızlı yapılandırma ve güncelleme.
IP Multi-site
Küçük tek siteden geniş çok site IP sistemlerine ölçeklenebilir; diğer Hytera rölelerle ağ kurabilme.
Katlar Arası Kapsama
25W yüksek güç ve IP multi-site ile yüksek katlı binalarda kat-kat güvenilir kapsama.
