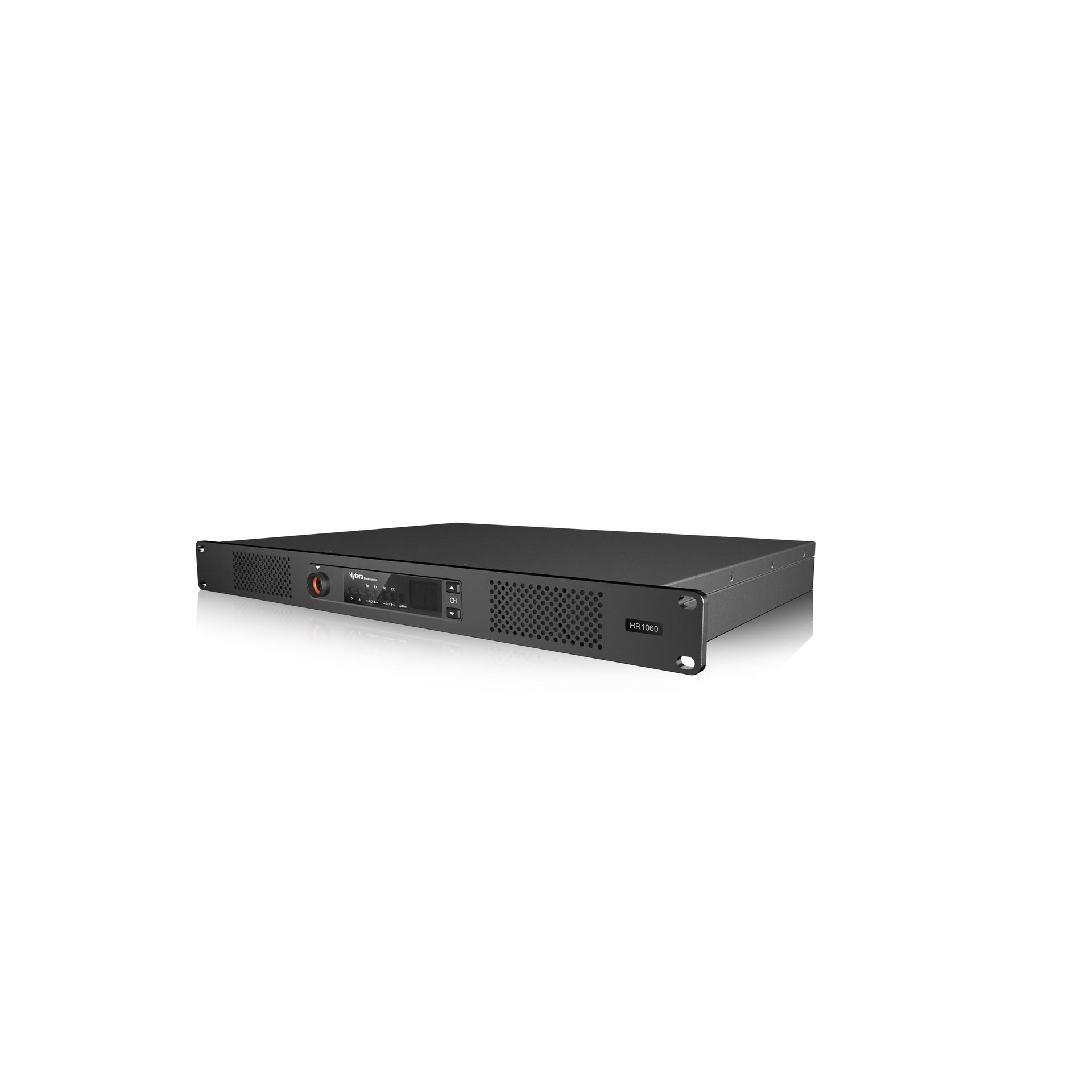

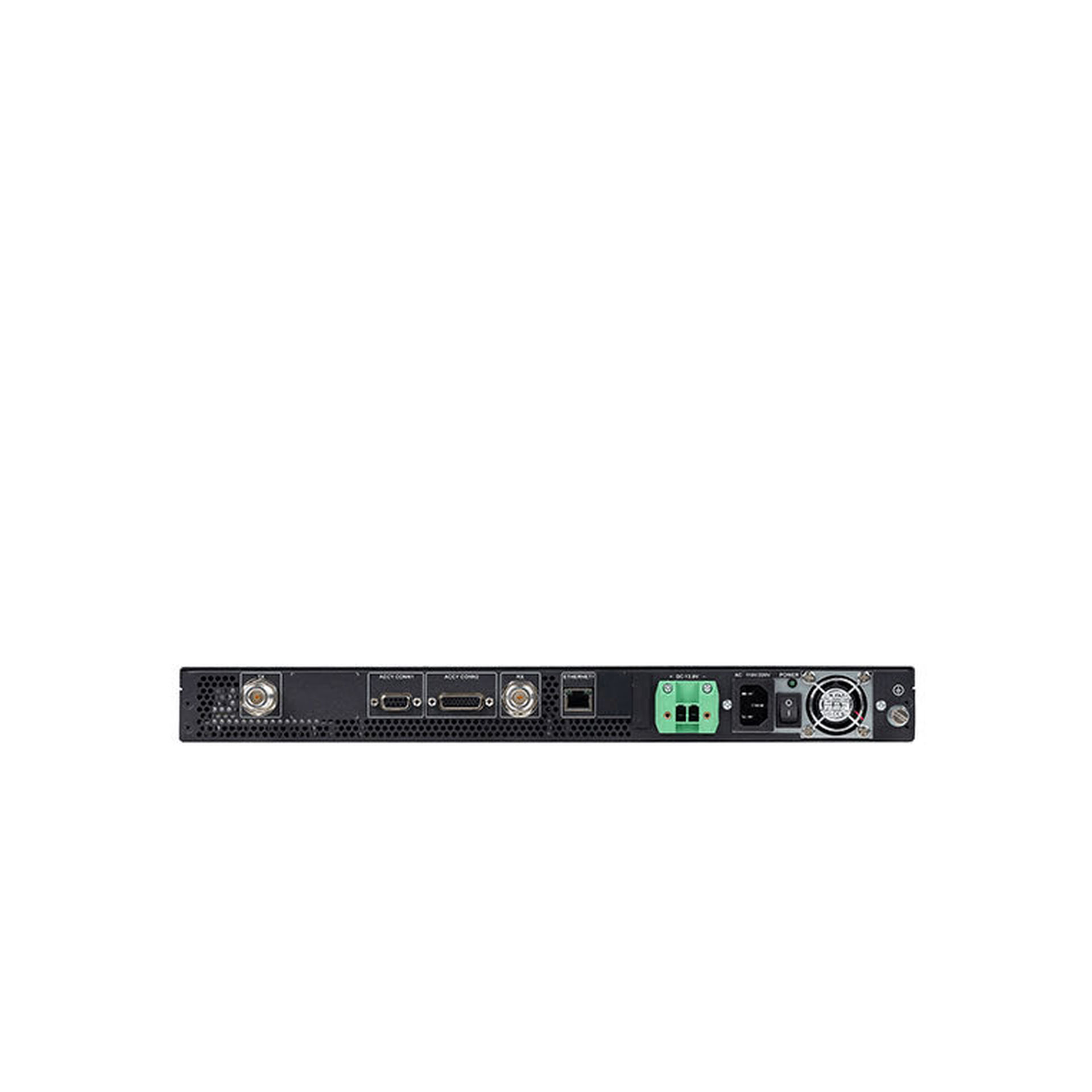

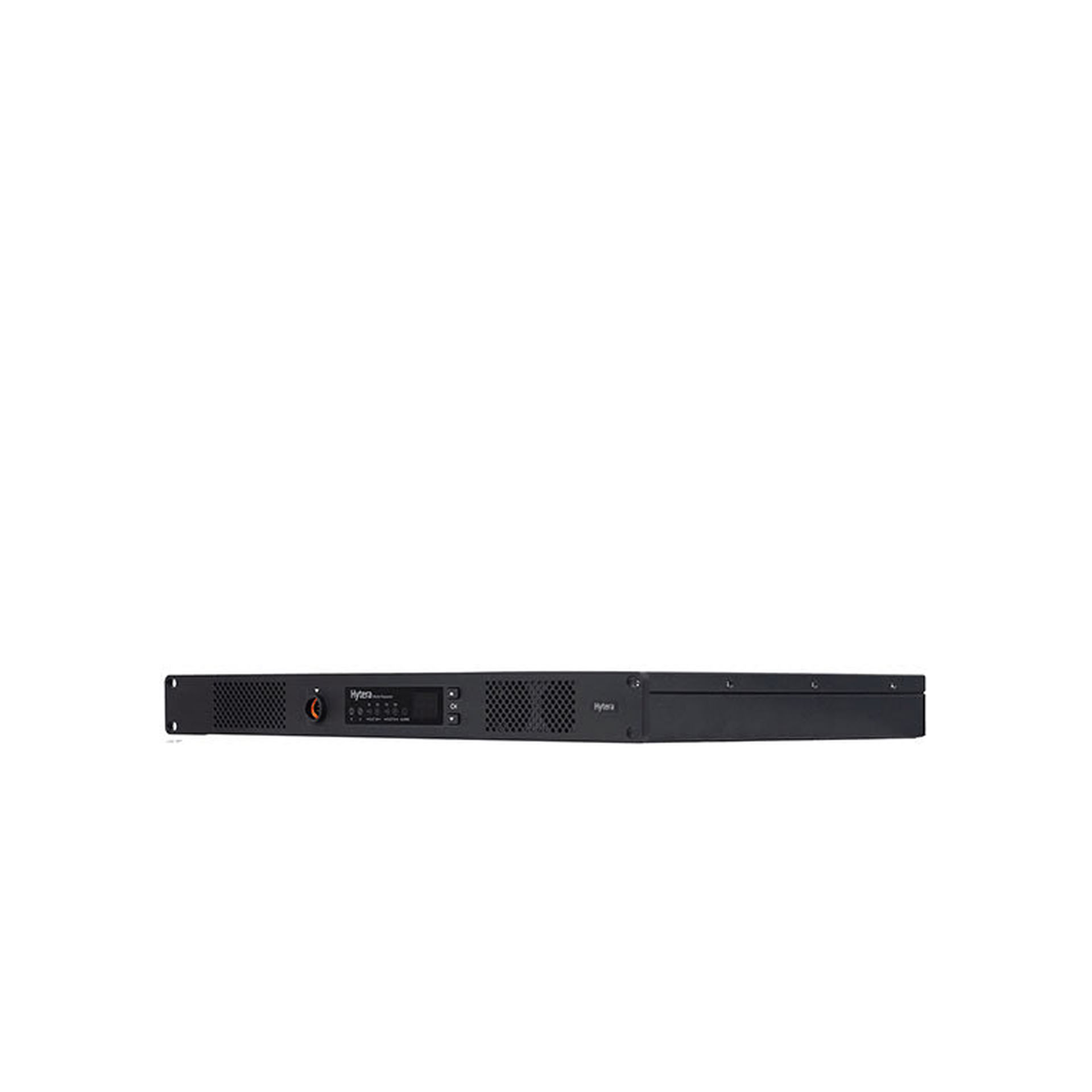

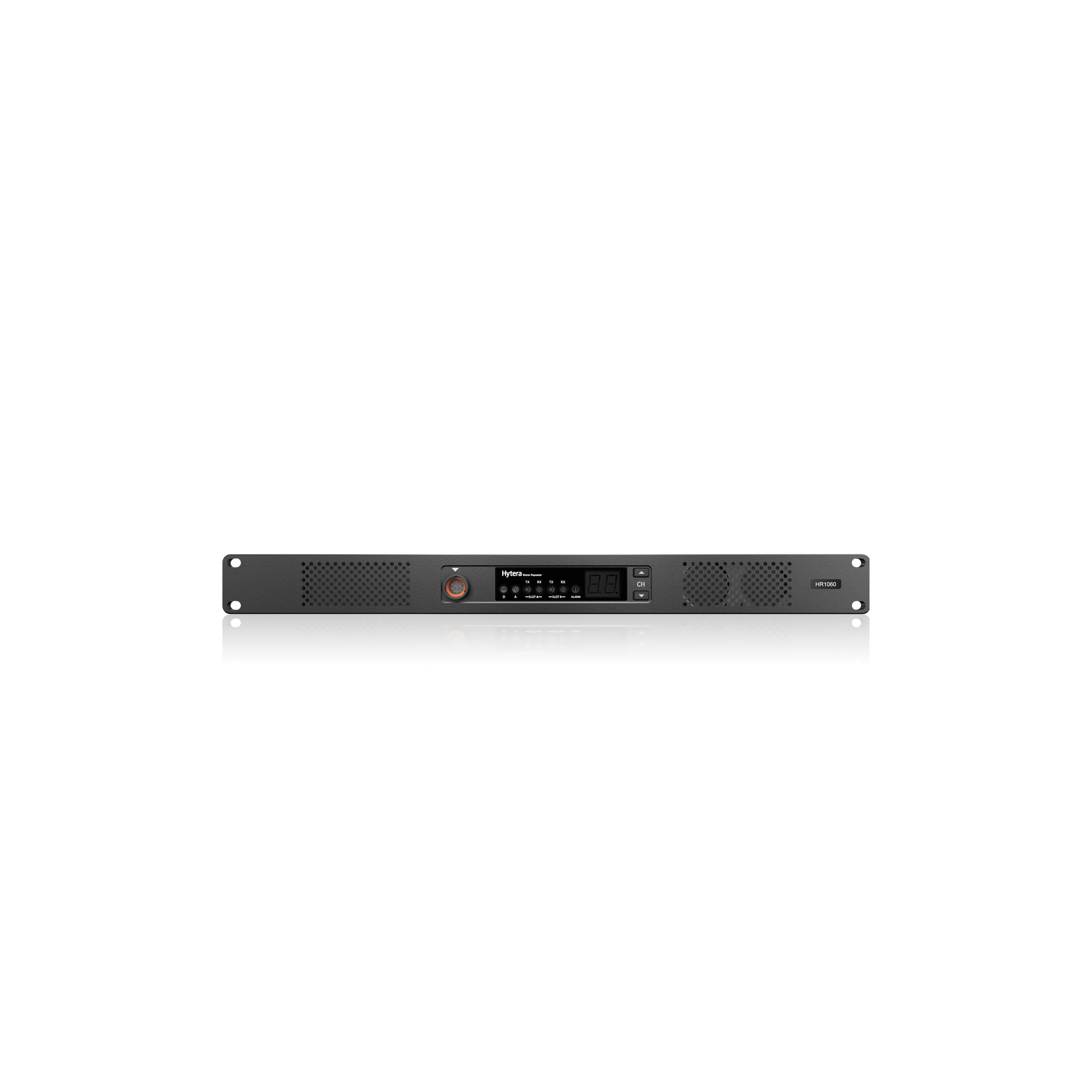

Hytera HR1069
Ultra-ince DMR Röle (HR106X Serisi)
HR106X ultra-ince DMR röle; yüksek verimli kapsama, güçlü soğutma ve 1U kompakt kasa ile yeni nesil dijital haberleşmeyi sunar. Karışık kanal modunda analog/dijital otomatik geçiş, AC/DC otomatik güç ve iki eşzamanlı TDMA ses kanalı ile esnek ve ölçeklenebilir bir çözüm sağlar. Gelişmiş sürümde entegre yönlendirici ve SIP geçidi ile maliyet-etkin ağ, web tabanlı arayüz ile uzaktan yönetim mümkündür.
Tanıtım
Genel
| Frekans Aralığı (UHF) | 350–400 / 400–470 / 450–527 MHz; TX: 851–869 & 935–941 MHz, RX: 806–824 & 896–902 MHz |
| Frekans Aralığı (VHF) | 136–174 MHz |
| Kanal Kapasitesi | 1024 |
| Kanal Aralığı | 12.5 / 20 / 25 kHz |
| Çalışma Gerilimi | DC 13.6 V ±15% | AC 100–240 V |
| Görev Döngüsü | 100% |
| Akım (Bekleme) | DC ≤0.9 A | AC ≤0.35 A |
| Akım (Gönderim) | DC ≤12 A | AC ≤1.2 A |
| Frekans Kararlılığı | ≤ ±0.5 ppm |
| Anten Empedansı | 50 Ω |
| Boyutlar (Y×G×D) | 44 × 483 × 366 mm |
| Ağırlık | 5.8 kg |
Alıcı
| Hassasiyet (Analog) | 0.18 µV @ 12 dB SINAD (Tipik 0.16 µV) |
| Hassasiyet (Dijital) | 0.18 µV @ BER 5% |
| Bitişik Kanal Seçiciliği | TIA-603: 65 dB @12.5 kHz / 75 dB @20/25 kHz; ETSI: 60 dB @12.5 kHz / 70 dB @20/25 kHz |
| Ara Modülasyon | TIA-603: 75 dB; ETSI: 70 dB (12.5/20/25 kHz) |
| Yanıt Dışı Bastırma | 80 dB (TIA-603/ETSI) |
| Bloklama | 90 dB |
| Hum & Noise | 40 dB @12.5 kHz / 43 dB @20 kHz / 45 dB @25 kHz |
| Anma Ses Bozulması | ≤3% |
| Ses Frekans Yanıtı | +1 / –3 dB |
| İletilen Parazit | ≤ –57 dBm (≤1 GHz); ≤ –47 dBm (>1 GHz) |
Verici
| RF Çıkış Gücü | 5–50 W (ayarlanabilir); 851–869 MHz: 5–35 W; 935–941 MHz: 5–30 W |
| FM Modülasyon | 11K0F3E @12.5 kHz; 14K0F3E @20 kHz; 16K0F3E @25 kHz |
| 4FSK Dijital Modülasyon | 7K60FXD (12.5 kHz veri); 7K60FXW (12.5 kHz ses+veri) |
| Yayılan/İletilen Emisyon | Çalışma: ≤ –36 dBm (≤1 GHz), ≤ –30 dBm (>1 GHz); Bekleme: ≤ –57 dBm (≤1 GHz), ≤ –47 dBm (>1 GHz) |
| Modülasyon Limitleri | ±2.5 kHz @12.5 kHz; ±4.0 kHz @20 kHz; ±5.0 kHz @25 kHz |
| FM Hum & Noise | 40 dB @12.5 kHz; 45 dB @25 kHz |
| Bitişik Kanal Gücü | 60 dB @12.5 kHz; 70 dB @25 kHz |
| Ses Bozulması | ≤3% |
| Dijital Vocoder | AMBE+2™ / NVOC |
| Dijital Protokol | ETSI TS 102 361-1/-2/-3 |
Çevresel
| Çalışma Sıcaklığı | -30°C ~ +60°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
Analog & Dijital Otomatik Geçiş
Karışık kanal modunda sinyali algılar ve moda otomatik geçiş yapar; analogdan dijitale sorunsuz geçiş.
AC/DC Otomatik Güç
Dahili adaptör ile 100–240 V AC; DC girişe bağlı yedek bataryayı AC varken şarj edebilir.
Maliyet-Etkin Ağ
Gelişmiş sürümde entegre router ve SIP gateway; daha az cihaz ve sade yönetim.
1U Kompakt Yapı
44 mm (1U) kasa ile dar alanlarda (araç/SUV vb.) kolay montaj.
Geniş Kapsama
Geliştirilmiş RX hassasiyeti; Ethernet ile IP üzerinden çok nokta bağlantı.
Kolay Yönetim
Gelişmiş sürümde web arayüzüyle konfigürasyon, yükseltme ve gerçek zamanlı teşhis.
