Hytera DS-6250S
DMR Trunking Dijital Baz İstasyonu
Hytera DS-6250S, SDR ve çok taşıyıcılı (multi-carrier) mimariye sahip, yeni nesil DMR Tier III trunking ‘cube’ baz istasyonudur. Kompakt boyut (≤20L) ve yüksek entegrasyon ile sahada düşük maliyetle geniş kapsama sağlar. UHF’de 8 taşıyıcıya, VHF’de 4 taşıyıcıya kadar destekler; frekans, çıkış gücü ve taşıyıcı sayısı yazılımdan uzaktan yapılandırılabilir. ≥50 kHz taşıyıcı aralığıyla spektrum kullanımında esneklik sunar. IP68 koruma, 20 kA yıldırım koruması, –40°C~+55°C çalışma sıcaklığı ve 1+1 yedeklilik ile yüksek güvenilirlik sağlar. RJ45 ve SFP arayüzleriyle verimli şebekeleme ve DS-6210/DS-6211 ile birlikte çalışabilme özelliklerine sahiptir.
Tanıtım
Genel Özellikler
| Standart Uyumluluğu | DMR (Tier III) |
| Frekans Aralığı | UHF1: 415–445 MHz; VHF: 136–174 MHz |
| Taşıyıcı Kapasitesi | UHF: 8 taşıyıcıya kadar; VHF: 4 taşıyıcıya kadar (genel kapasite tablosu: 8, maks. 24’e genişleyebilir) |
| Taşıyıcı Aralığı | ≥50 kHz |
| Duplex Aralığı | VHF: 5.3 MHz; UHF: 10 MHz |

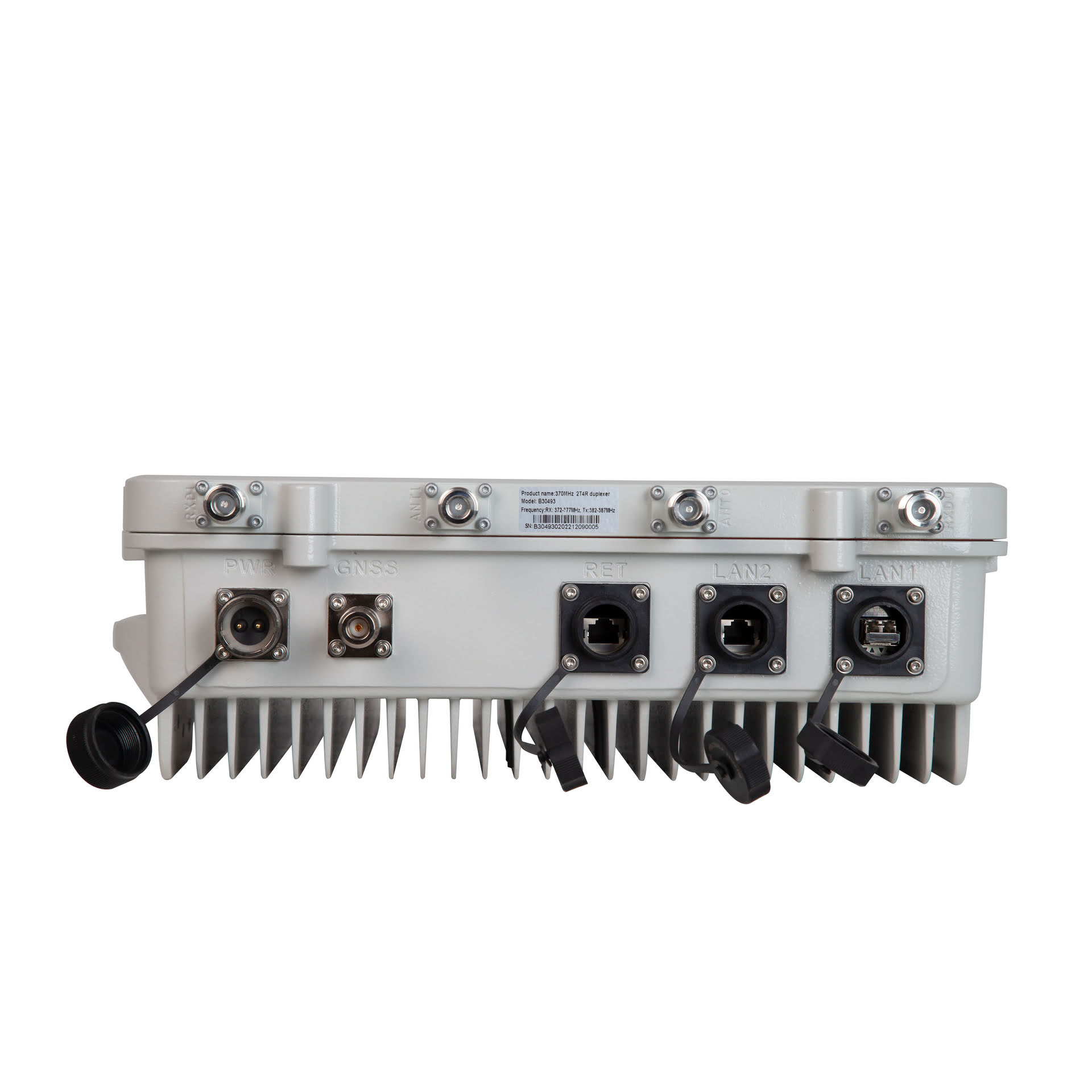

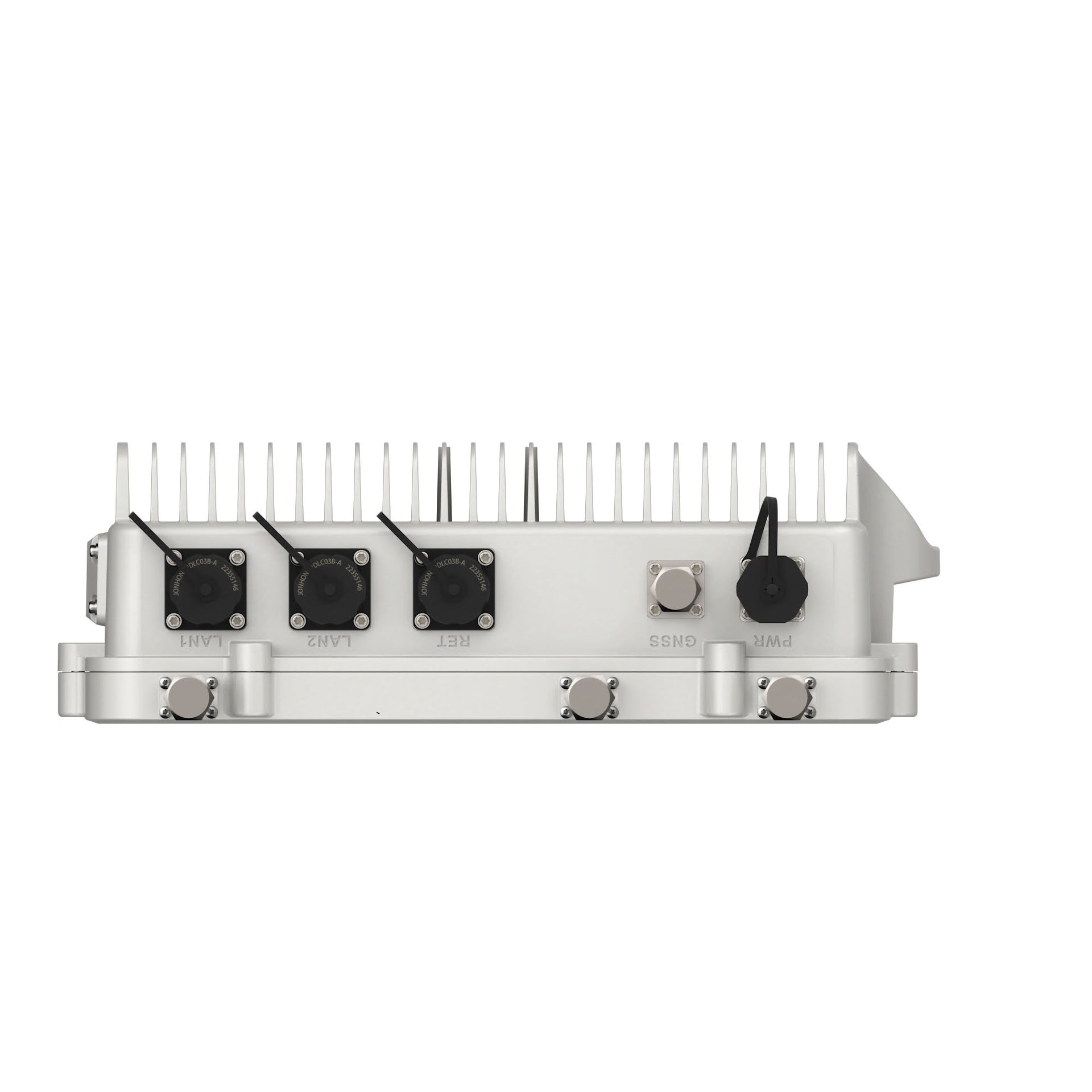

| İletim Arayüzleri | 1×RJ45 + 1×SFP |
| Güç Beslemesi | DC 48 V / AC 220 V (adaptör ile) |
| Güç Tüketimi | UHF: ≤350 W; VHF: ≤210 W |
| Saat Senkronizasyonu | GPS/Beidou/Glonass/Galileo/PTP |
| Boyutlar (Y×G×D) | 447 × 357 × 125 mm |
| Ağırlık | ≤16.7 kg |
| Çalışma Sıcaklığı | –40°C ~ +55°C |
| Depolama Sıcaklığı | –40°C ~ +85°C |
| Bağıl Nem | 5% ~ 100% RH |
| IP Koruma | IP68 |
| Çalışma Basıncı | 70 kPa ~ 106 kPa |
| Rüzgâr Dayanımı | 240 km/h |
| Yıldırım Koruması | 20 kA |
| MTBF | ≥100.000 saat |
Alıcı Özellikleri
| RX Hassasiyeti (Statik) | -122 dBm @ BER 5% |
| Diversity | UHF: üçlü (tri-diversity); VHF: çiftli (dual-diversity) |
| Ko-Kanal Reddi | ≥ –12 dB |
| Bitişik Kanal Seçiciliği | ≥ 60 dB |
| Bloklama | ≥ 84 dB |
| Ara Modülasyon | ≥ 70 dB |
| Yanıt Dışı Bastırma | ≥ 70 dB |
| İletilen Parazit (Conducted Spurious) | 9 kHz–1 GHz: ≤ –57 dBm @100 kHz; 1–12.75 GHz: ≤ –47 dBm @1 MHz |
Verici Özellikleri
| TX Gücü (UHF) | 2 taşıyıcı: ≤50 W; 4 taşıyıcı: ≤25 W; 8 taşıyıcı: ≤10 W |
| TX Gücü (VHF) | 1 taşıyıcı: ≤50 W; 2 taşıyıcı: ≤25 W; 4 taşıyıcı: ≤10 W |
| İşgal Edilen Bant Genişliği | ≤ 8.5 kHz |
| Modülasyon Doğruluğu | ≤ 5% |
| Frekans Kararlılığı | ±0.5 ppm |
| Ara Modülasyon Zayıflaması | UHF: ≤ –70 dB; VHF: ≤ –65 dB |
| Yayılan/İletilen Emisyon | 9 kHz–1 GHz: ≤ –36 dBm @100 kHz; 1–12.75 GHz: ≤ –30 dBm @1 MHz |
Geniş Kapsama ve Güçlü Performans
Maks. 50 W çıkış gücü, UHF’de üçlü (tri) diversity alım; kule/çatı üstü montaj ile besleme kayıplarını azaltır.
SDR ile Kolay Genişleme ve Bakım
Frekans, güç ve taşıyıcı sayısı yazılımdan uzaktan değiştirilebilir; ek donanım gerektirmez.
Düşük Güç Tüketimi
UHF’de ≤350 W (geleneksel baz istasyonlarının ~1/3’ü). Güneş enerjisi/UPS ile daha az batarya ve alan ihtiyacı; klima gerektirmez.
Dış Ortam için Tümleşik Tasarım
≤20L hacim, 16.7 kg ağırlık; barınak gerektirmeden dış ortamda kurulum, düşük kurulum maliyeti.
Yüksek Güvenilirlik
IP68, 20 kA yıldırım koruması, –40°C~+55°C çalışma; 1+1 yedeklilik desteği.
Esnek Kurulum

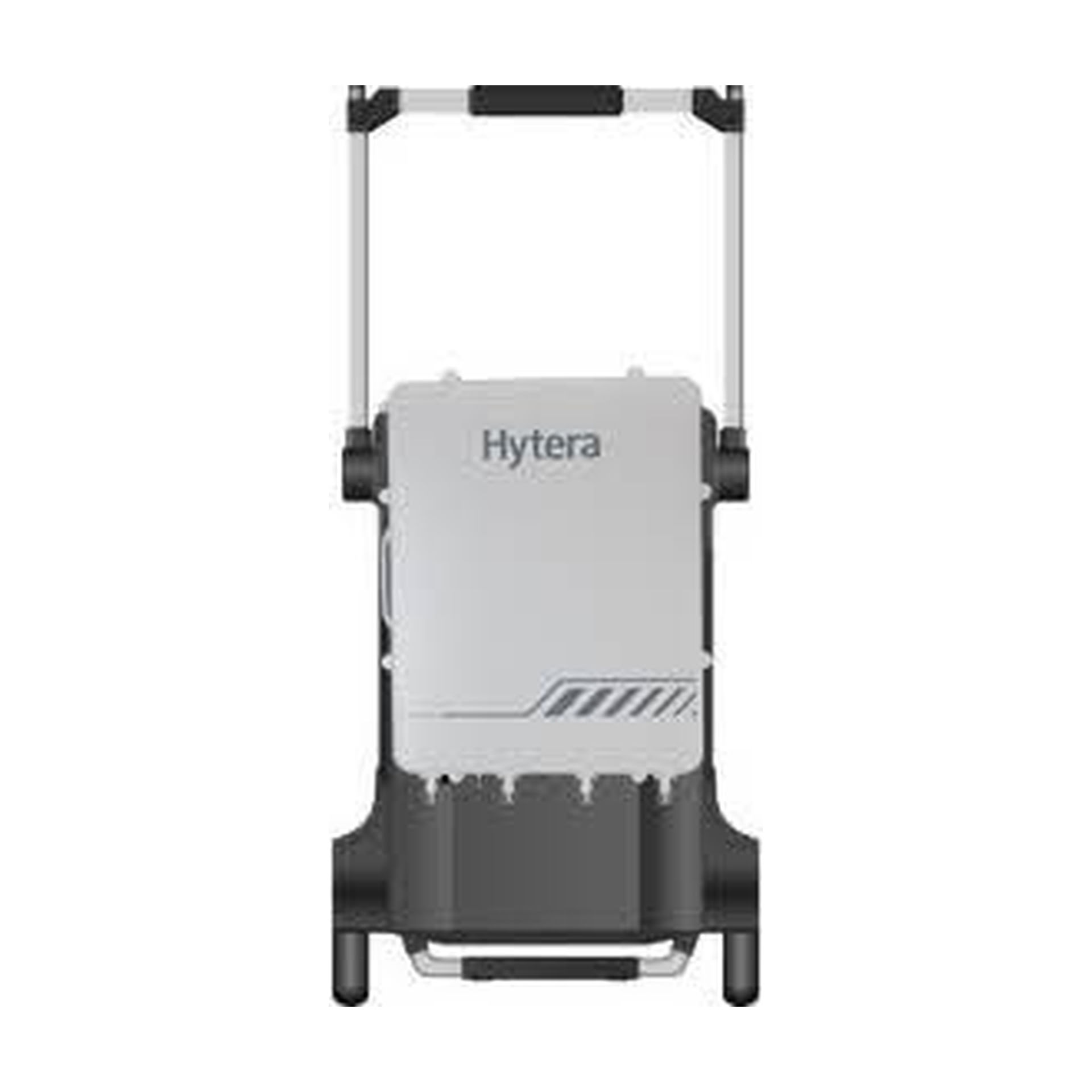

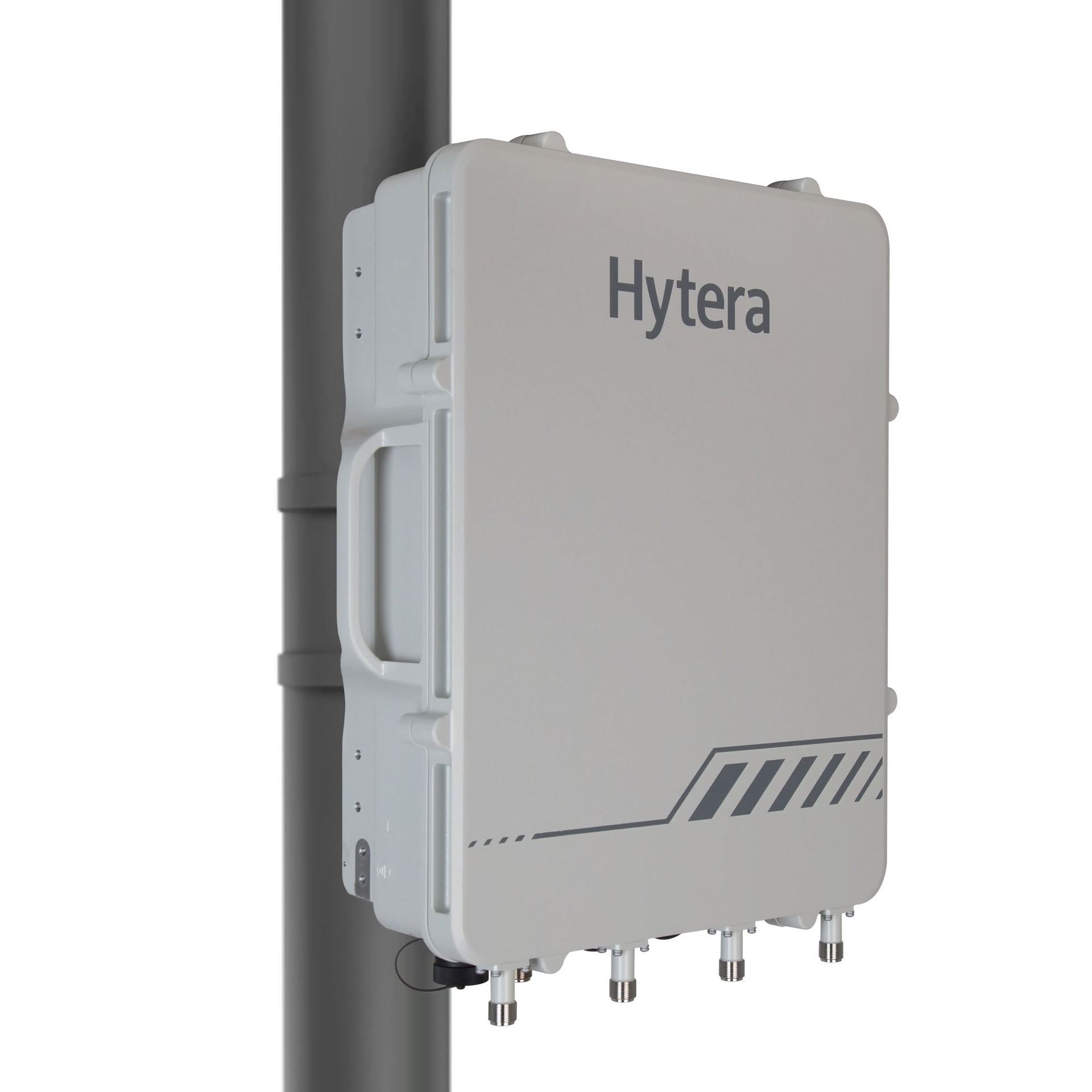

Duvar, direk, kule, araç ve trolley’e hızlı montaj; kör noktaların ortadan kaldırılmasına yardımcı olur.
Verimli Şebekeleme
RJ45 ve SFP ile kablolu kaskad; harici kablosuz link ekipmanı desteği; DS-6210/DS-6211 ile birlikte/ayrı ağ kurabilme.
Esnek Frekans Kullanımı
≥50 kHz taşıyıcı aralığı; DMR trunking simulcast ile aynı frekansın ağda yeniden kullanımı.
