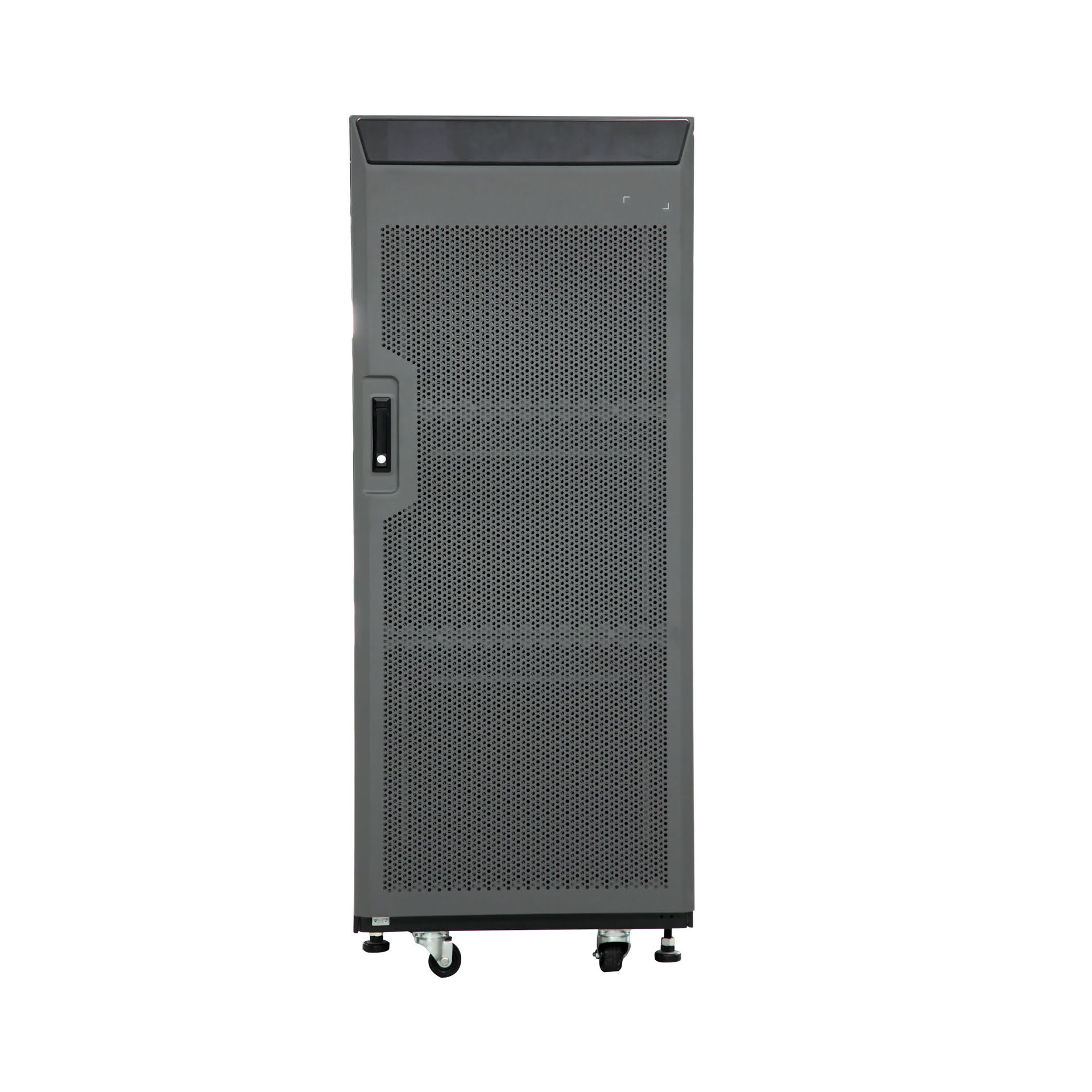

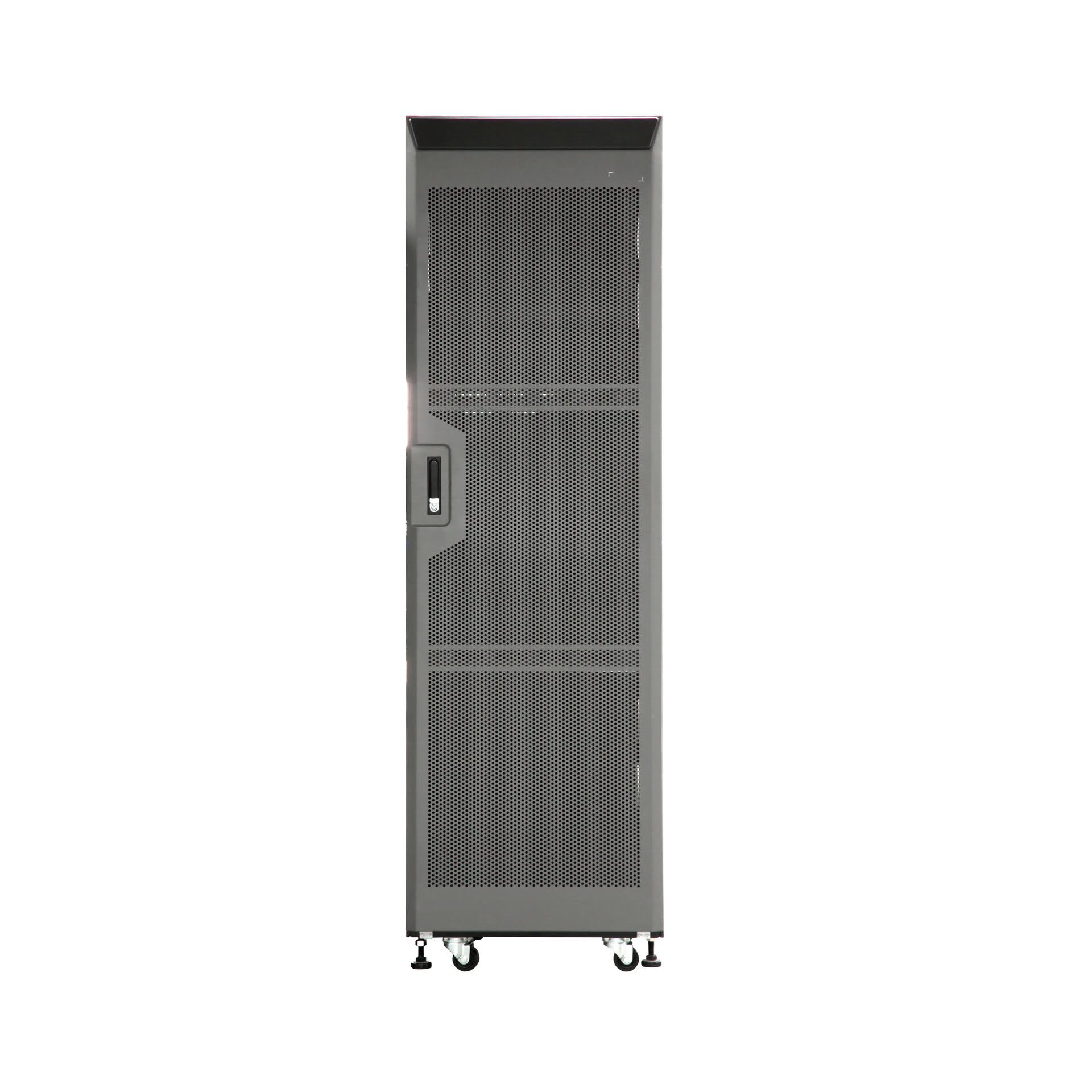

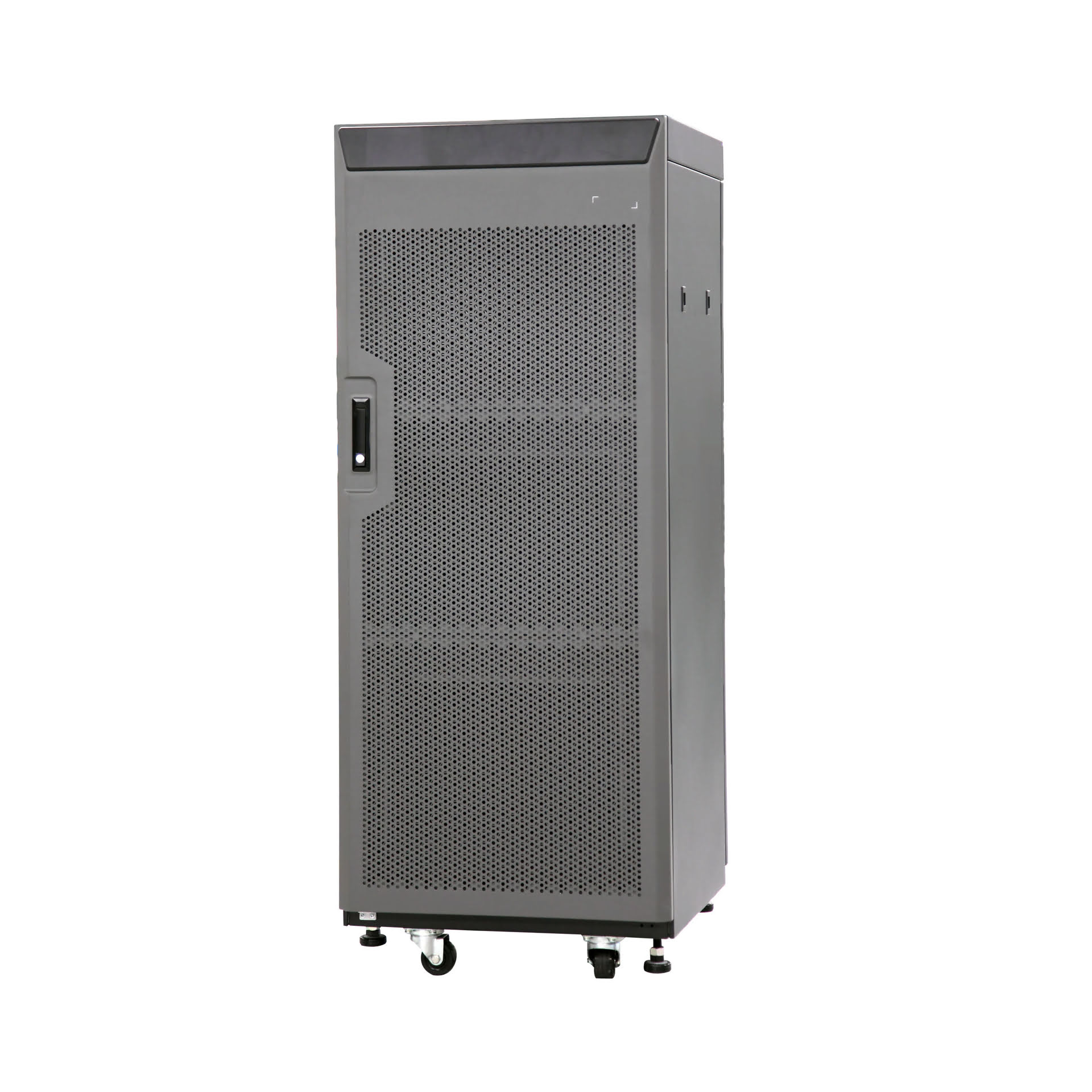

Hytera DS-6210
DMR Trunking Pro Dijital Telsiz Baz İstasyonu
DS-6210 DMR Trunking Pro, ETSI DMR açık standardı temelinde geliştirilen, tamamen IP tabanlı yeni nesil dijital trunking baz istasyonudur. Yüksek spektrum verimliliği, geniş kapsama alanı, esnek ve modüler ağ yapısı, düşük işletme maliyeti ve yüksek güvenlik ile özellikle görev kritik haberleşme ihtiyacı olan kurumlar için idealdir. Blade yapısı ile kolay bakım ve üstün soğutma, tri-diversity alıcı teknolojisiyle artırılmış hassasiyet, donanımda yedeklilik, merkezi ve dağıtık yönetim gibi üst düzey özellikler sunar. Tek bir istasyon üzerinden 48 taşıyıcıya kadar kapasiteye çıkabilir, geniş ölçekli ulusal sistemlerde omurga olarak görev alabilir.
Genel Özellikler
| Standart Uyumluluğu | ETSI DMR, PDT |
| Frekans Aralığı | UHF3: 330-400MHz; UHF1: 400-470MHz; UHF2: 450-520MHz; UHF5: 806-941MHz; VHF: 136-174MHz |
| Taşıyıcı Kapasitesi | 1CH-16CH (48'e kadar genişletilebilir) |
| Kanal Aralığı | Wideband combiner: ≥25 kHz; Cavity combiner: ≥250 kHz |
| Duplex Aralığı | UHF5: 45 MHz; VHF: 5.3 MHz; UHF3/UHF1/UHF2: 10 MHz |
| Güç Kaynağı | 110V AC / 220V AC; -48V DC |
| Güç Tüketimi | 4 taşıyıcı: ≤1000W; 8 taşıyıcı: ≤2000W; 16 taşıyıcı: ≤4000W |
| Boyutlar (YxGxD) | 42U: 2000x600x700 mm; 29U: 1430x600x600 mm |
| Ağırlık | 8 taşıyıcı (42U): ≤314 kg; 4 taşıyıcı (29U): ≤165 kg |
| Çalışma Sıcaklığı | -15°C ~ +35°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
| Nem | 5% ~ 95% RH |
| Koruma Sınıfı | IP20 |
| Rüzgar Dayanımı | 30 m/s |
| MTTR | 30 dakika |
| MTBF | 100.000 saat |
Alıcı Özellikleri
| Alıcı Hassasiyeti (Statik) | -118 dBm @ BER5% |
| Ko-Kanal Reddi | -12 dB ~ 0 dB |
| Bitişik Kanal Seçiciliği | ≥60 dB @ 12.5kHz |
| Bloklama | ≥84 dB |
| Ara Modülasyon | ≥70 dB |
| İstenmeyen Yanıt Bastırma | ≥70 dB |
Verici Özellikleri
| Nominal TX Gücü | UHF5: 45.4 dBm; VHF/UHF1/UHF2/UHF3: 47 dBm |
| Güç Ayar Aralığı | 1 W ~ 50 W |
| Bant Genişliği | ≤8.5 kHz @ -3 dB |
| Modülasyon Hatası | ±3.15 kHz |
| Frekans Ofseti | ≤±100 Hz |
| Ara Modülasyon Zayıflaması | ≤-60 dB |
| Bitişik Kanal Gücü Reddi | ≤-60 dB @ 12.5kHz |
| Yayılan/İletilen Parazit | 9 kHz ~ 1 GHz: ≤-36 dBm @100 kHz; 1 GHz ~ 12.75 GHz: ≤-30 dBm @1 MHz |
Bağlantı Performansı
| Kullanıcı Veri Paket Kaybı | < 0.1% |
| Jitter | 10 ms |
| Zaman Gecikmesi | 20 ms |

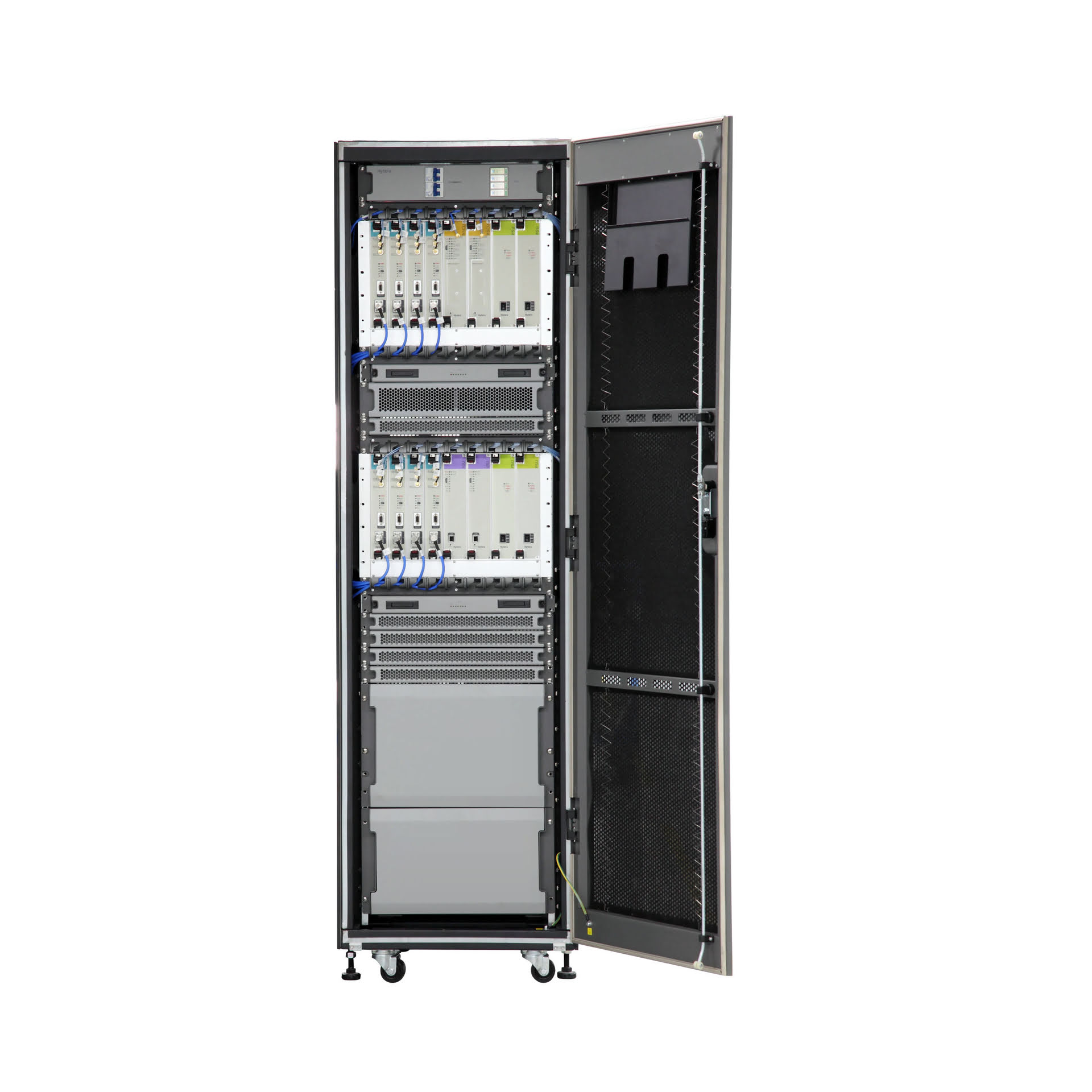

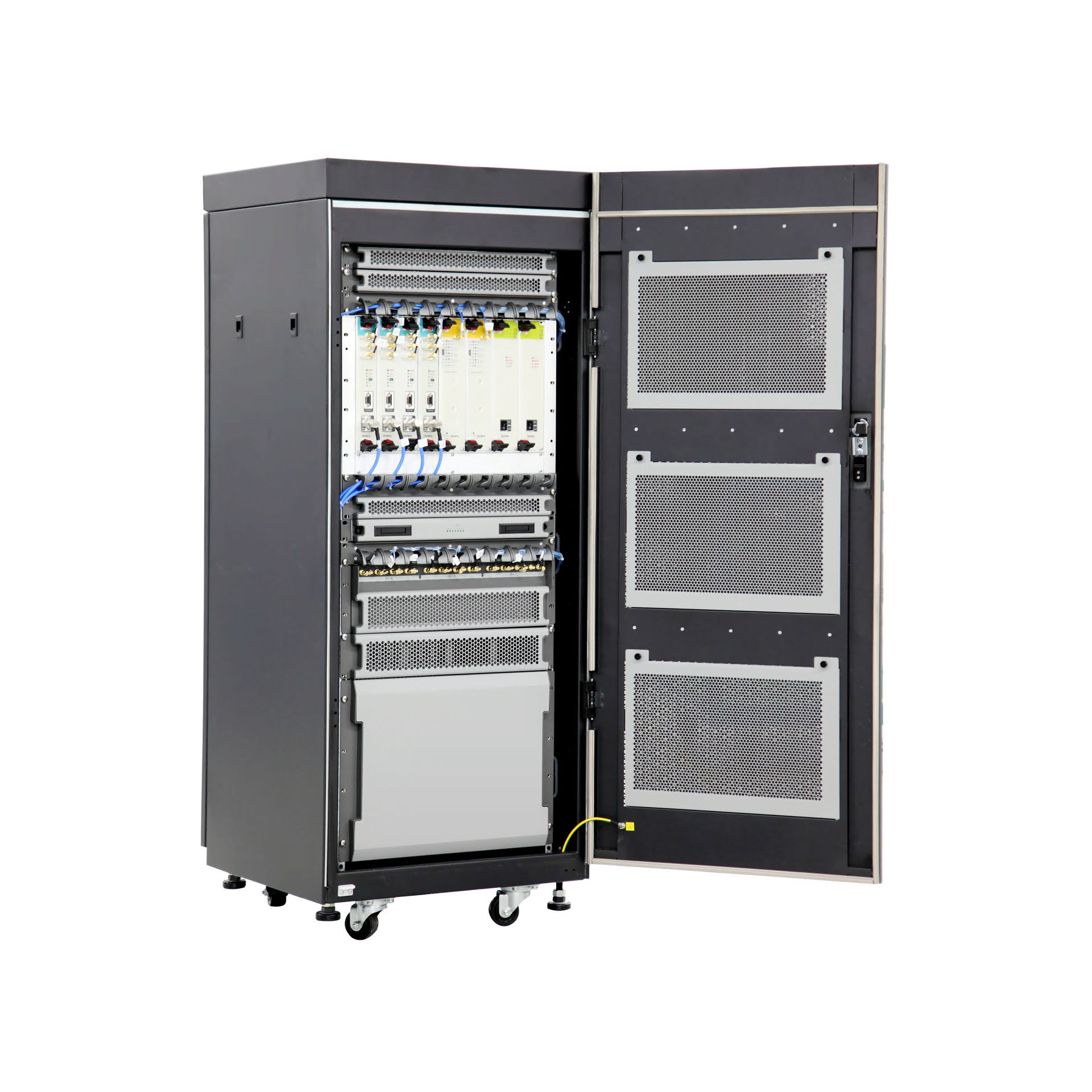

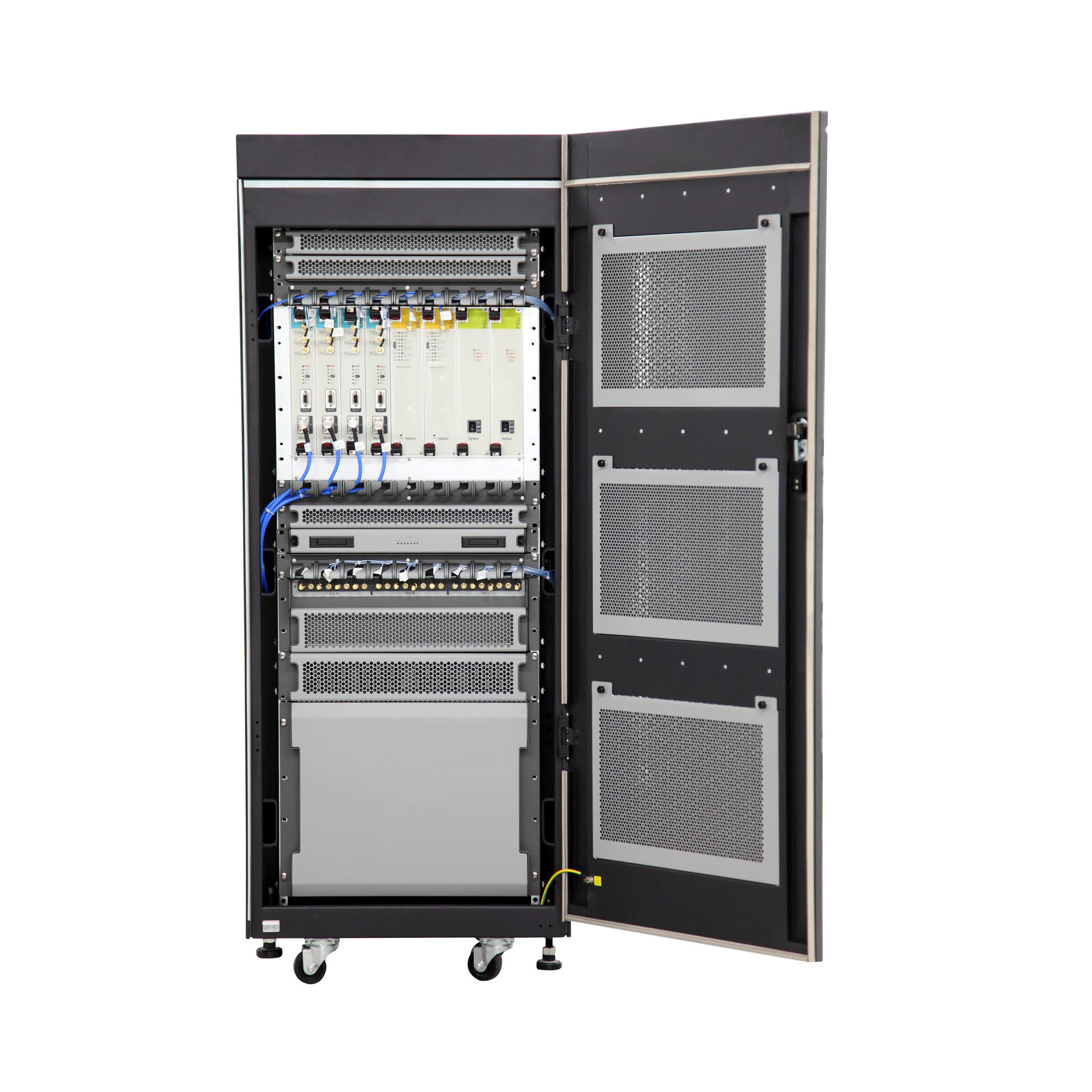

Blade ve Modüler Yapı
Blade kasası ile soğutma ve bakım kolaylığı, modüler tasarım ile ihtiyaca göre yapılandırılabilir.
Tri-Diversity Teknolojisi
Dinamik alıcı hassasiyetini artıran gelişmiş üçlü anten sistemi.
Yüksek Kapasite
Tek bir baz istasyonu 48 taşıyıcıya kadar genişletilebilir kapasite.
Carrier Grade Güvenilirlik
Dağıtık ve merkezi kontrol, ana donanım birimlerinde yedeklilik, çok katmanlı hata toleransı.
Zengin Fonksiyonlar ve Uyum
Bireysel ve grup çağrıları, acil çağrı, SMS, GPS, IP bağlantı; ETSI DMR/PDT uyumluluğu.
Düşük İşletme Maliyeti
IP altyapısı ve merkezi yönetim ile verimli ve ekonomik sistem işletimi.
Gelişmiş Arayüzler ve Esnek Ağ
Merkezden tüm ağı izleme ve yönetme, çoklu baz istasyonu bağlantısı ve senaryolarına uygun mimari.
