Hytera DIB-R5 Advanced
Gelişmiş TETRA İç Mekân Baz İstasyonu
DIB-R5 Advanced; kapalı alanlarda yüksek kapasiteli kurulumlar için tasarlanmış, modüler ve esnek mimariye sahip bir TETRA baz istasyonudur. Tek kabinden üç kabine kadar ölçeklenebilir yapı ile farklı anten bağlaştırma (combiner) çözümleriyle 12 taşıyıcıya kadar destek sunar. TETRA Release 2 uyumluluğu ve TEDS veri hizmetleriyle kritik görev senaryolarında güvenli ve yüksek hızlı iletişim sağlar.
Genel Özellikler
| Combiner Tipleri | Cavity; Switched combiner [4]; Switched combiner [2+2]; High power |
| Boyutlar (Y×G×D) | 600 × 1200 × 600 mm (rack başına) |
| Ağırlık | Maks. 161 kg (rack başına) |
| Maks. Taşıyıcı Kapasitesi | 12 taşıyıcı |
| Diversity | Single, Dual diversity, Triple diversity |
Frekans & RF
| Frekans Aralığı (Cavity) | 320–380 MHz; 380–470 MHz; 806–869 MHz |
| Frekans Aralığı (Switched combiner [4]) | 380–430 MHz |
| Frekans Aralığı (Switched combiner [2+2]) | 380–430 MHz |
| Frekans Aralığı (High power) | 380–470 MHz |
| TOC Güç (Cavity) | 44 dBm |
| TOC Güç (Switched combiner [4]) | 40 dBm |
| TOC Güç (Switched combiner [2+2]) | 44 dBm |
| TOC Güç (High power) | 47 dBm |
| Taşıyıcı Aralığı | Cavity: ≥250 kHz; Switched/High power: ≥50 kHz |
Alıcı (RX)
| Statik Hassasiyet | -120 dBm (BER 4%); 8+ taşıyıcıda hassasiyette 1 dB azalma |
| Dinamik Hassasiyet | -113 dBm (TU50, TCH 7.2, BER 4%) |
TEDS & Hizmetler
| TEDS Güç | TETRA 1/PSK: 25 W TOC; TEDS/QAM: 10 W TOC |
| TEDS Bant Genişliği | 25/50/100/150 kHz |
| Programlanabilirlik | TRX, TETRA 1/PSK veya TEDS/QAM modları için programlanabilir |
Senkronizasyon
| GNSS | GPS / Galileo / Glonass / Beidou |
| PTP | Desteklenir (GNSS olmadan çalışma) |
Güç & Tüketim
| Güç Beslemesi | 110/230 VAC; 48 VDC |
| Güç Tüketimi (2 taşıyıcı) | Tipik: 325 W / Maks.: 900 W |
| Güç Tüketimi (4 taşıyıcı) | Tipik: 585 W / Maks.: 1500 W |
| Not | Tipik: DIB-R5 compact Hybrid, VDC güç, 1 BSCU, 40 dBm çıkış, 25°C; Maks.: VDC güç, 44 dBm çıkış |
Çevresel
| Çalışma Sıcaklığı | -30°C ~ +60°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
Üstün RF Performansı
Maks. 25 W TOC güç, yüksek hassasiyetli alıcı ve üçlü (triple) diversity desteği.
Tam Yedeklilik
Kanal ünitesi, BS denetleyici, link, güç ve MCCH yedekliliği ile yüksek erişilebilirlik.
Esnek Senkronizasyon
GPS, Galileo, Glonass, Beidou desteği ve GNSS olmadan çalışma için PTP (Precision Time Protocol).
TEDS Hizmetleri
25 W TOC ile TETRA 1/PSK ve 10 W TOC ile TEDS/QAM; verici-alıcılar TETRA 1/PSK veya TEDS/QAM için programlanabilir. 25/50/100/150 kHz TEDS RF bant genişlikleri.
Ölçeklenebilir Kapasite
Farklı combiner tipleriyle 12 taşıyıcıya kadar kapasite; tek, çift veya üçlü diversity seçenekleri.

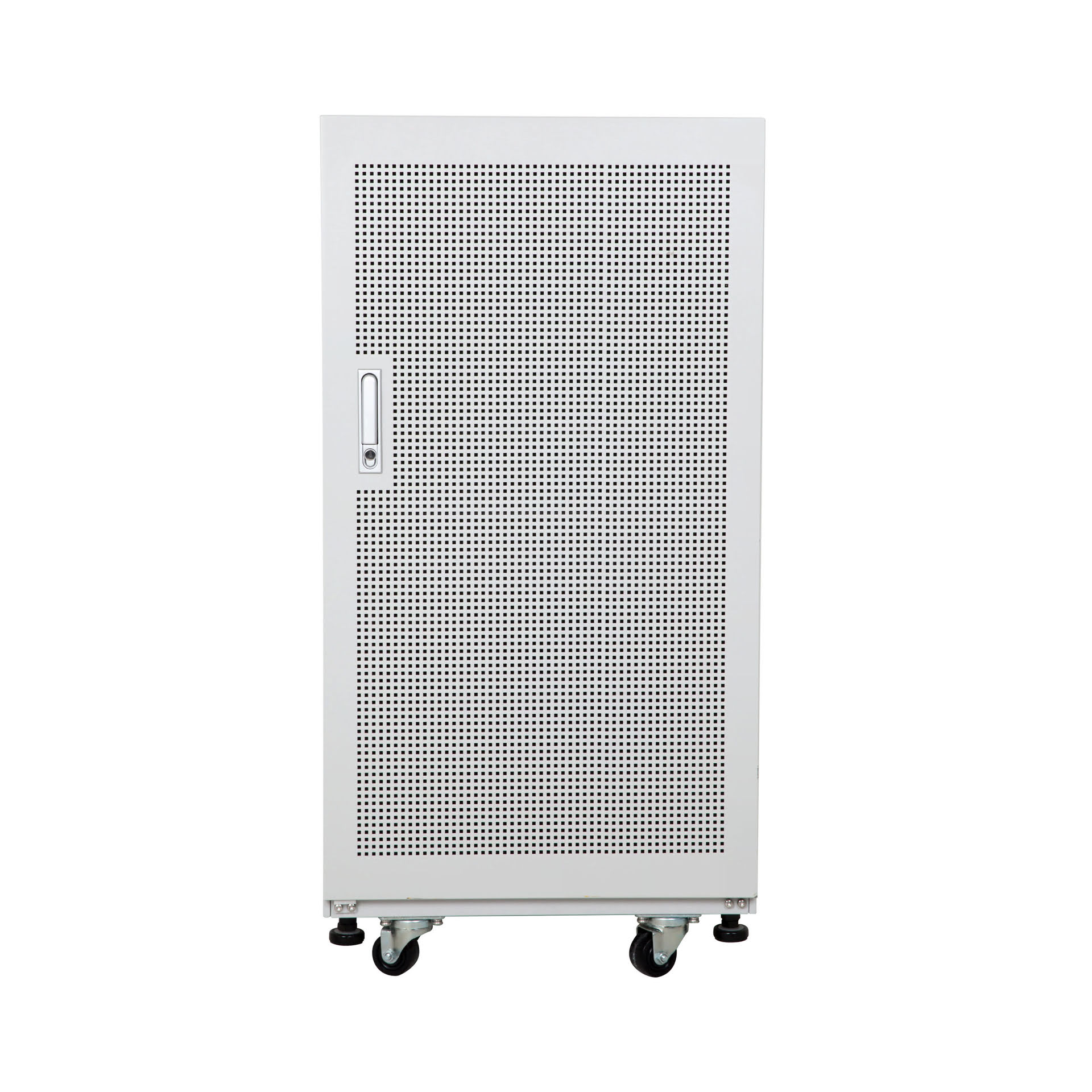

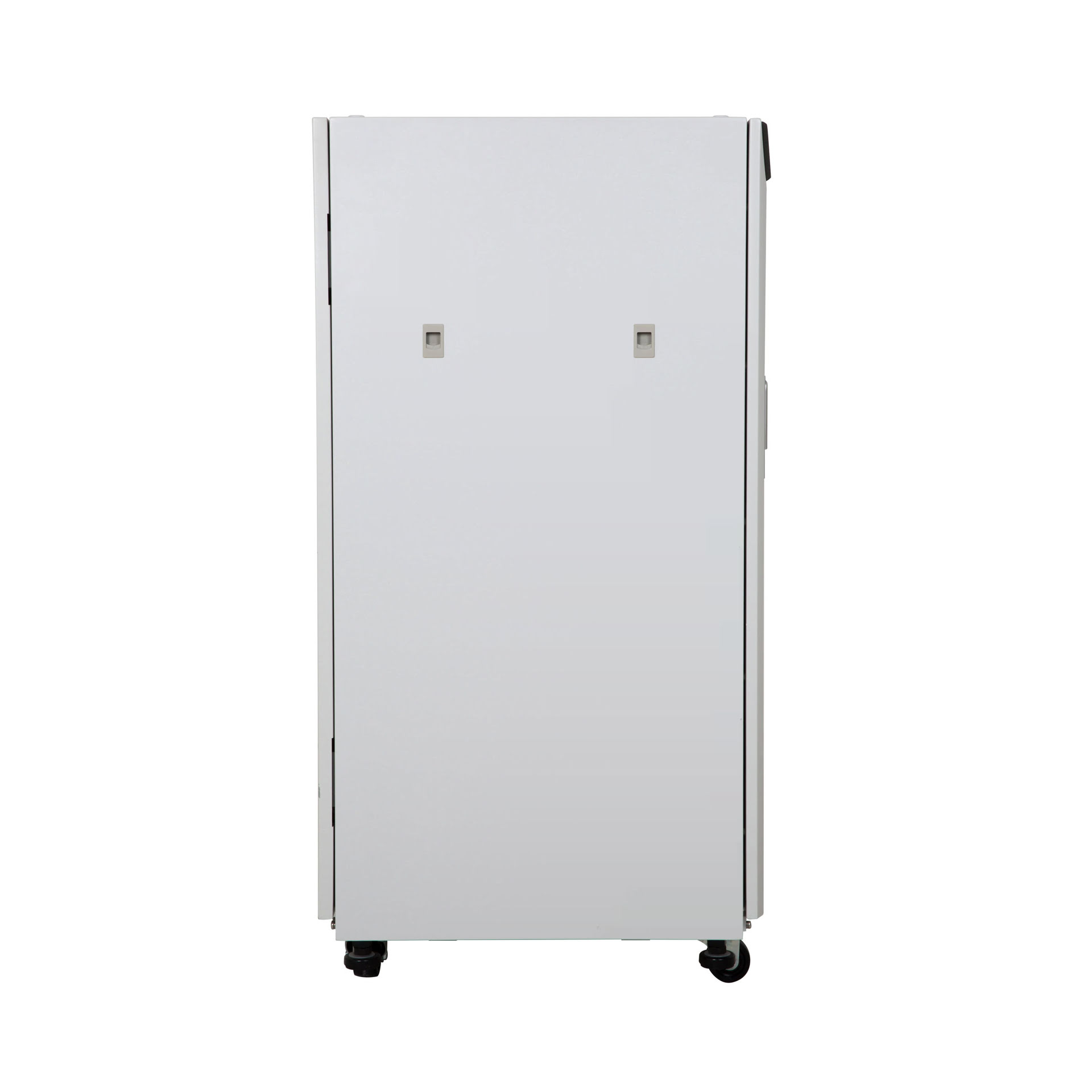

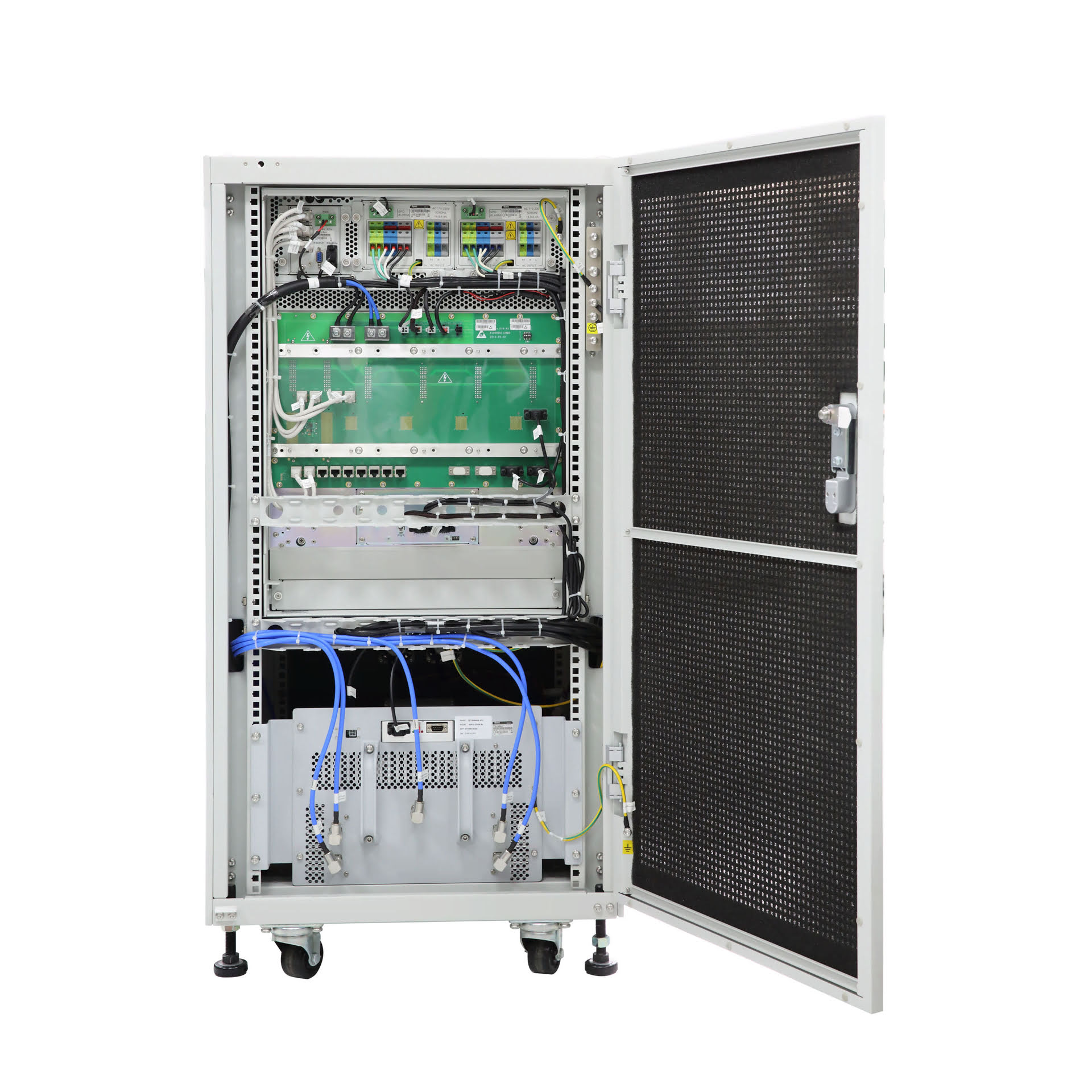

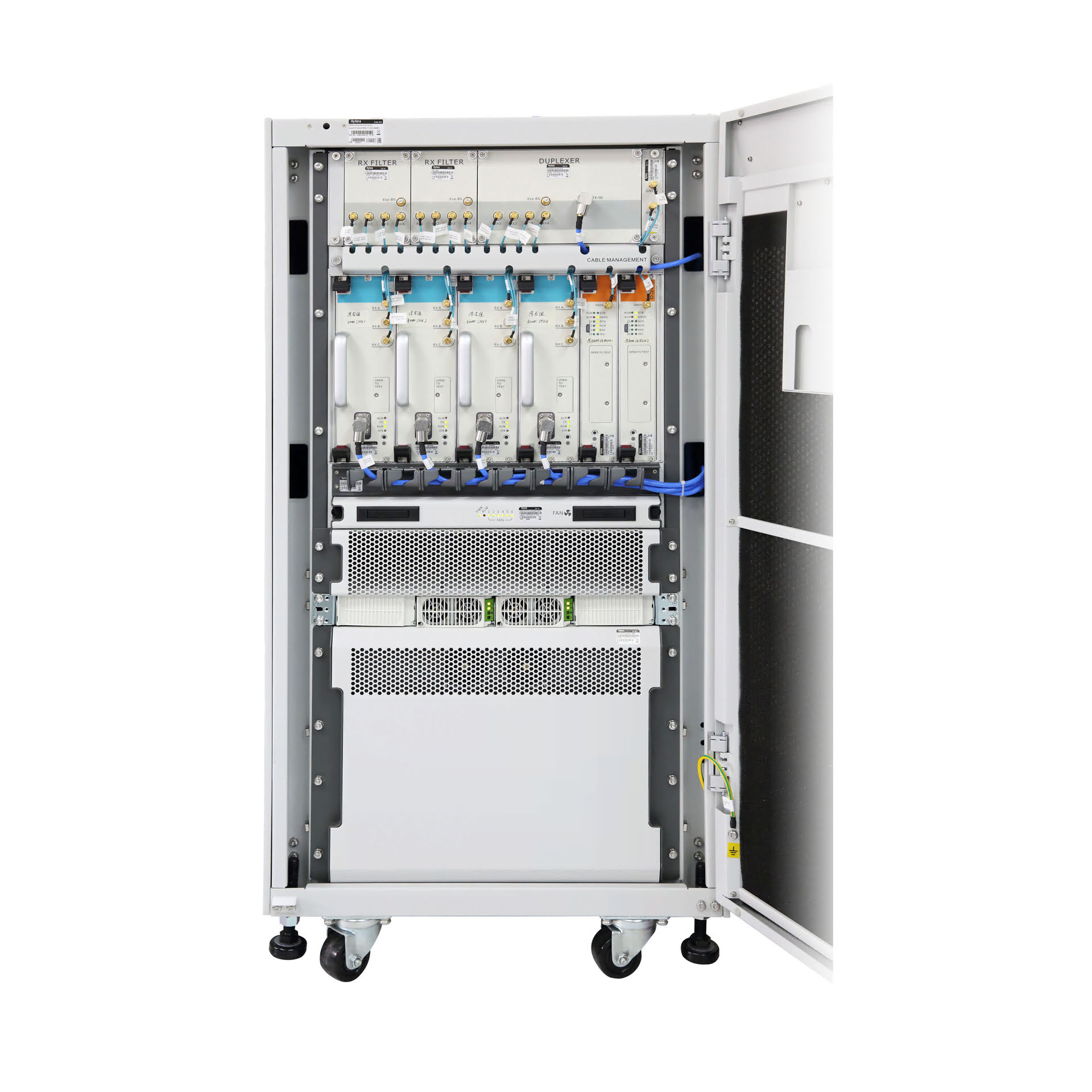

Modüler Kabin Tasarımı
Ağ büyüklüğüne göre 1–3 rack; iç mekân kurulum için optimize edilmiş yapı.
